ALtracs® Plus

Specyfikacja

  • Właściwości

    • Zalecenia konstrukcyjne
    • Samogwintujący wkręt dla metali lekkich
    • Program prognozujący ALtra CALC®do wstępnego prognozowania połączeń,  oszczędzający czas na przeprowadzenie skomplikowanych testów elementu konstrukcyjnego
    • Możliwość wysokiego obciążenia dzięki dużej powierzchni nośnej gwintu
    • Wysoka samohamowność gwintu
    • Prospekty i dane CAD znajdą Państwo w "CAD & more"

Kontakt

Ryszard Bar


CAD & more on ejot.com

Zarejestruj się, aby uzyskać dane w różnych formatach – modele 3D, rysunki techniczne naszych produktów i inne materiały.
Dodatkowo CAD & more oferuje możliwość zaprojektowania i sprawdzenie zastosowania indywidualnych połączeń z pomocą programów obliczeniowych.


CAD & more

"Specjalista" w metalach lekkich

Wkręty EJOT ALtracs® Plus to specjalnie zaprojektowane samogwintujące elementy złączne zapewniające maksymalną wytrzymałość połączenia w metalach lekkich oraz innych materiałach nieżelaznych, np.: cynku, miedzi lub mosiądzu. ALtracs® Plus może być wkręcany bezpośrednio w odlany otwór. W porównaniu do śrub metrycznych można dzięki temu osiągnąć znaczącą redukcję kosztów, ponieważ liczba procesów roboczych jest redukowana (np. gwintowanie). Jako konsekwentny następca wkręta ALtracs® produkt o nazwie ALtracs® Plus osiąga podobne wartości wytrzymałości jak śruba metryczna o klasie trwałości 10.9.

Indywidualne wsparcie procesu konstrukcji

Nowy program prognozujący EJOT® ALTRA CALC, który bazuje na mechanicznych parametrach wielu tysięcy prób zastosowań i testach, jest dla konstruktora wartościowym wsparciem wstępnego wykonania bezpośrednich połączeń śrubowych w metalach lekkich. W tym oprogramowaniu przedstawiono parametry wkręcania wkręta ALtracs® Plus w zależności od surowców i wymiarów otworów wstępnych. Dzięki temu pozwala już w fazie konstrukcyjnej oszczędzić cenny czas.


Usługi CAE – optymalizacja łączonych części oraz wsparcie w fazie konstrukcyjnej

Wspieramy Państwa również podczas fazy rozwoju za pomocą usług CAE. Dzięki pomocy innowacyjnego serwisu kalkulacyjnego oraz narzędzi symulacyjnych określamy zachowanie oraz wpływ naszych elementów złącznych na Państwa komponenty (części łączone) dla różnych scenariuszy obciążeń i przedstawiamy adekwatne zalecenia montażowe. Możliwym jest wyznaczenie relaksacji siły zacisku dla pojedynczych połączeń wkrętami jak również analiza zachowania kompletnego układu montażowego. Więcej...

Zoptymalizowane wykonanie gwintu

Geometria gwintu ma w przypadku wkrętów do metali lekkich szczególne znaczenie, ponieważ różnica wytrzymałości stali i metali lekkich wymaga specjalnego gwintu. Kąt zarysu gwintu 33° formuje gwint nakrętki o znacznie wyższej wytrzymałości w stosunku do gwintu 60°. Gwint nakrętki wykonanej ze słabszego surowca wzmocniony jest przez uformowany grubszy ząb gwintu, przez co osiągnięty zostaje wyważony stosunek stabilności. Asymetria kąta zarysu gwintu skutkuje optymalnym przemieszczeniem materiału oraz wysokim pokryciem powierzchni.

Bezpieczny montaż

Wynikające z tego niskie momenty wkręcania i wysokie momenty niszczące ALtracs® Plus tworzą szeroki zakres bezpiecznego montażu za pomocą prostych, pneumatycznych i elektrycznych urządzeń wkręcających. Ponadto można wdrożyć również procesy dokręcania sterowane momentem obrotowym / kątem obrotu w nadplastycznym obszarze wkręta, ponieważ można ustalić kryterium awaryjności, jako przekręcenie lub pęknięcia wkręta. Okrągły przekrój gwintu w kombinacji z różnymi głębokościami wkręcania (1 do 2,5 x d) umożliwia tym samym wyższą elastyczność przy wyborze odpowiedniego systemu przykręcania. Kąt zarysu gwintu formowany z przodu ALtracs® Plus w połączeniu ze stożkowym czubkiem formującym umożliwiają centralne pozycjonowanie i lekkie wkręcenie wkręta, również w odlanych otworach z zastosowaniem ręcznych urządzeń wkręcających.

ALtracs® Plus WN 51 Kształty łbów i rodzaje napędów

WN5117 Łeb sześciokątny z kołnierzem
WN5151 Łeb stożkowy z kołnierzem i z napędem TORX PLUS®/AUTOSERT

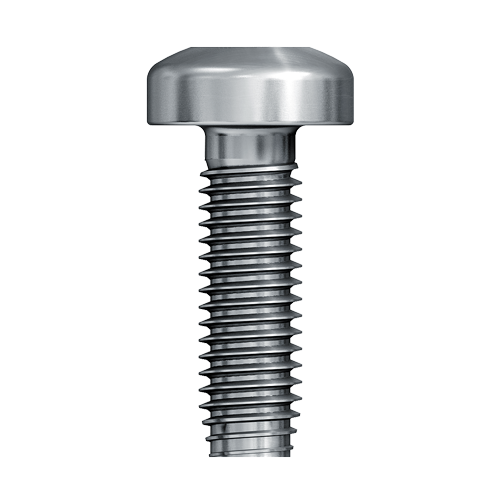

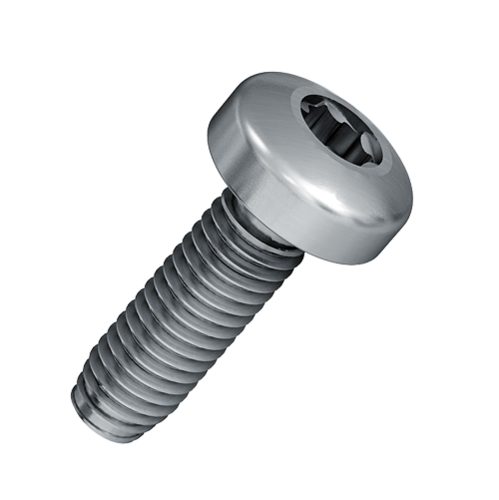

WN5152 Łeb stożkowy z napędem TORX PLUS®/AUTOSERT
WN5153 Łeb soczewkowo-stożkowy z napędem TORX PLUS®/AUTOSERT
WN5154 Łeb stożkowy z napędem TORX PLUS®/AUTOSERT

Szczegółowe informacje w normach EJOT,
do pobrania w "CAD & more".
