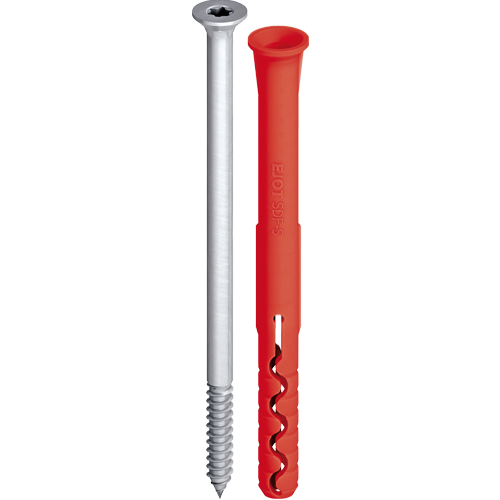

EJOT® łącznik fasadowy SDF-S-8V

Specyfikacja

  • Zastosowanie

    • mocowanie podkonstrukcji drewnianych w podłożach murowych pełnych i w betonie
  • Właściwości

    • łeb wpuszczany
    • niewielka średnica wierconego otworu
    • kolorystyczny kod tulei łącznika
  • Specyfikacje techniczne

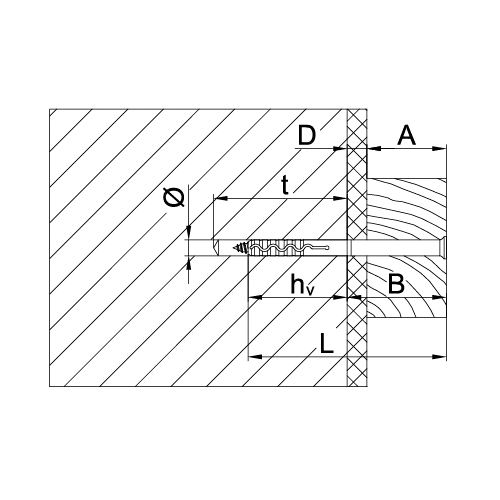

    Parametry

    • średnica: 8,0 mm
    • napęd: wewnętrzny T30
    • głębokość wierconego otworu ≥ h1: 60 mm
    • głębokość zakotwienia ≥ hnom: 50 mm

    Wartości charakterystyczne*

    • wytrzymałość na rozciąganie NRk,p w betonie < C16/20: 4,50 kN
    • wytrzymałość na rozciąganie NRk,p w betonie ≥ C16/20: 6,50 kN
    • cegła ceramiczna pełna Mz 28-1,8, NF: 2,50 kN
    • cegła silikatowa pełna KS, NF 20-2,0: 2,00 kN
    • nośność na ścinanie VRk,s
         łącznik ze śrubą stalową: 5,30 kN
    • moment zginający MRk,s
         łącznik ze śrubą stalową: 8,20 kN

    *zakres temperatur 30-50 °C / 50-80 °C





    Wskazówka
    Przy planowaniu i obróbce należy przestrzegać wytycznych zawartych w Eropejskiej Ocenie Technicznej ETA-15/0387

    Wskazówka w przypadku mocowania łączników ze śrubą stalową (patrz ETA-15/0387)
    Specjalna śruba ze stali ocynkowanej może być również stosowana na zewnątrz, jeżeli po montażu łącznika obszar łba śruby zostanie zabezpieczony przed wilgocią i deszczem oraz nie będzie możliwe oddziaływanie wilgoci na łeb śruby. W tym celu należy zamontować okładzinę elewacyjną lub fasadę wentylowaną i łeb śruby pokryć tworzywowym kapturkiem maskującym lub permanentną elastyczną powłoką bitumiczno-olejową (np. środek stosowany do ochrony podwozia samochodowego).

Filtr

wybrane filtry

    opis produktu numer artykułu ø mm materiał długość łącznika mm opakowanie
    SDF-S-8Vx80-V 8569080430 8.0 stal ocynkowana 80.0 100

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    80.0
    grubość mocowania

    tfix

    30.0
    opis produktu
    SDF-S-8Vx80-V
    opakowanie
    100
    SDF-S-8Vx100-V 8569100430 8.0 stal ocynkowana 100.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    100.0
    grubość mocowania

    tfix

    50.0
    opis produktu
    SDF-S-8Vx100-V
    opakowanie
    50
    SDF-S-8Vx120-V 8569120430 8.0 stal ocynkowana 120.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    120.0
    grubość mocowania

    tfix

    70.0
    opis produktu
    SDF-S-8Vx120-V
    opakowanie
    50
    SDF-S-8Vx140-V 8569140430 8.0 stal ocynkowana 140.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    140.0
    grubość mocowania

    tfix

    90.0
    opis produktu
    SDF-S-8Vx140-V
    opakowanie
    50
    SDF-S-8Vx160-V 8569160430 8.0 stal ocynkowana 160.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    160.0
    grubość mocowania

    tfix

    110.0
    opis produktu
    SDF-S-8Vx160-V
    opakowanie
    50
    SDF-S-8Vx180-V 8569180430 8.0 stal ocynkowana 180.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    180.0
    grubość mocowania

    tfix

    130.0
    opis produktu
    SDF-S-8Vx180-V
    opakowanie
    50
    SDF-S-8Vx200-V* 8569200430 8.0 stal ocynkowana 200.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    200.0
    grubość mocowania

    tfix

    150.0
    opis produktu
    SDF-S-8Vx200-V*
    opakowanie
    50
    SDF-S-8Vx220-V* 8569220430 8.0 stal ocynkowana 220.0 50

    Specyfikacja

    ø
    8.0
    materiał
    stal ocynkowana
    długość łącznika
    220.0
    grubość mocowania

    tfix

    170.0
    opis produktu
    SDF-S-8Vx220-V*
    opakowanie
    50
