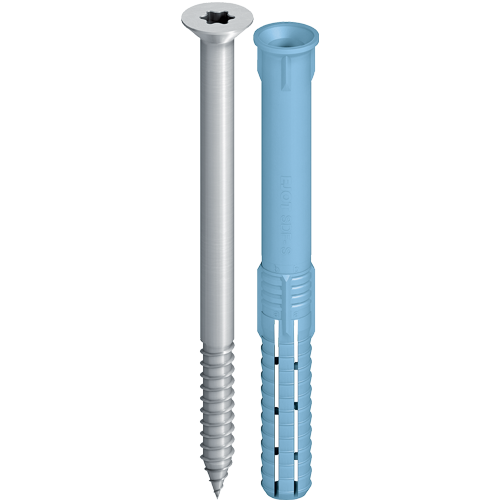

EJOT® łącznik fasadowy SDF-S-10V

Zastosowanie

• do mocowania elementów z drewna lub metalu
• dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020
• do mocowania bram, drzwi, okien, kantówek

Właściwości

• łeb wpuszczany
• głębokość zakotwienia w podłożu betonowym 40 mm
• głębokość zakotwienia w podłożu murowym 50 mm
• zminimalizowany czas montażu, dzięki optymalnej głębokości zakotwienia
• czterokierunkowa strefa zakotwienia
• bardzo wysoka wytrzymałość na zginanie
• kolorystyczny kod tulei łącznika
• podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż

Specyfikacje techniczne

Parametry

• średnica: 10 mm

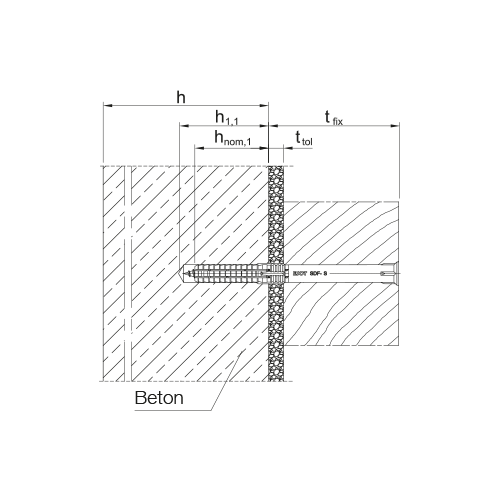

• głębokość wierconego otworu w betonie h1,1: ≥ 50 mm
• nominalna głębokość zakotwienia w betonie hnom,1: ≥ 40 mm

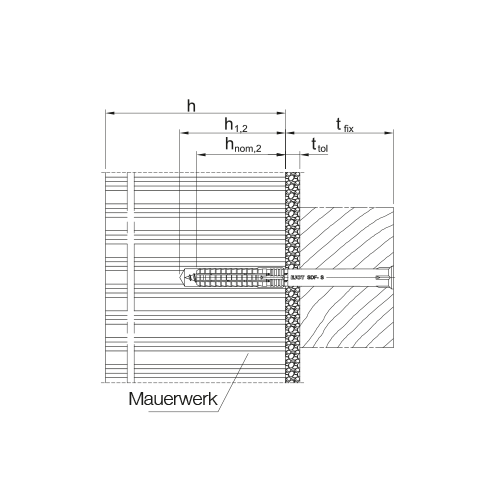

• głębokość wierconego otworu w podłożu murowym h1,2: ≥ 60 mm
• nominalna głębokość zakotweinia w podłożu murowym hnom,2: ≥ 50 mm
• średnica wierconego otworu d0: 10 mm
• średnica otworu w elemenie mocowanym df ≤ 10,5 mm
• napęd: T40

Wartości charakterystyczne

• nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
  • zakres temperatur 30 °C / 50 °C: 4,50 kN
  • zakres temperatur 50 °C / 80 °C: 4,00 kN
• FRk cegła pełna Mz 20-1,8, NF: 2,50 kN
• FRk silikat pełny KS 36, NF: 4,00 kN
• FRk silikat pełny KS 20, 8 DF: 4,50 kN
• nośność charakterystyczna na ścinanie VRk,s w betonie C12/15 dla hnom,1 = 40 mm
  • łącznik ze śrubą stalową: 7,93 kN
• nośność charakterystyczna na ścinanie VRk,s dla hnom,2 = 50 mm
  • łącznik ze śrubą stalową: 11,09 kN
• moment zginający MRk,s dla hnom,1 = 40 mm
  • łącznik ze śrubą stalową: 13,80 Nm
• moment zginający MRk,s dla hnom,2 = 50 mm
  • łącznik ze śrubą stalową: 23,01 Nm

Wskazówka
Przy planowaniu i obróbce należy przestrzegać wytycznych zawartych w Eropejskiej Ocenie Technicznej ETA-10/0305 Więcej informacji na temat wartości charakterystycznychi i nośności można znaleźć w Ocenie Technicznej
