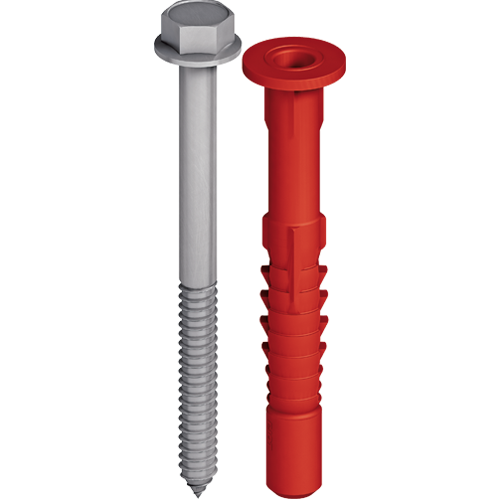

EJOT® łącznik fasadowy SDF-KB-14A

Zastosowanie

• do mocowania elementów z metalu
• dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020
• do mocowania szafek sciennych, okładzin, wsporników metalowych

Właściwości

• łeb sześciokątny z zintegrowaną podkładką
• do wszystkich powszechnie stosowanych materiałów budowlanych
• niezawodne mocowanie w materiałach slabonośnych
• czterokierunkowa strefa zakotwienia
• kolorystyczny kod tulei łącznika
• podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż

Specyfikacje techniczne

Parametry

• średnica: 14 mm
• napęd SW17

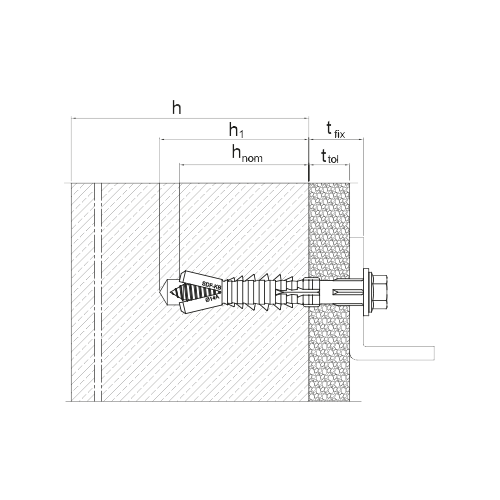

• głębokość wierconego otworu ≥ t: 80 mm
• głębokość zakotwienia ≥ hv: 70 mm

Wartości charakterystyczne*

• nośność charakterystyczna na wyrywanie NRk,pin Beton > C12/15: 8,50 kN
• cegła ceramiczna pełna Mz 20-1,8, NF: 5,50 kN
• cegła silikatowa pełna KS, 2 DF 20-2,0: 6,00 kN
• cegła silikatowa pełna KS, 8 DF 20-1,8: 7,00 kN
• beton lekki pełny V, 3 DF: 3,00 kN
• pustak ceramiczny szczelinowy HLz, 2 DF 28-1,2: 2,00 kN
• pustak silikatowy drążony KSL, 8 DF 16-1,4: 2,50 kN
• pustaki z betonu lekkiego Hbl, 12 DF: 2,00 kN
• beton komórkowy fb ≥ 2 N/mm2: 1,20 kN
• beton komórkowy fb ≥ 4 N/mm2: 2,50 kN
• beton komórkowy f_b ≥ 6 N/mm²: 3,50 kN
• nośność charakterystyczna na ścinanie VRk,s
  • łącznik ze śrubą stalową: 21,7 kN
  • łącznik ze śrubą ze stali nierdzewnej A4: 25,3 kN
• moment zginający MRk,s
  • łącznik ze śrubą stalową: 62,5 Nm
  • łącznik ze śrubą ze stali nierdzewnej A4: 72,9 Nm

 *zakres temperatur 30-50 oC / 50-80 oC

Wskazówka
Należy przestrzegać wskazówek zawartych w Europejskiej Ocenie Technicznej ETA-15/0027.
