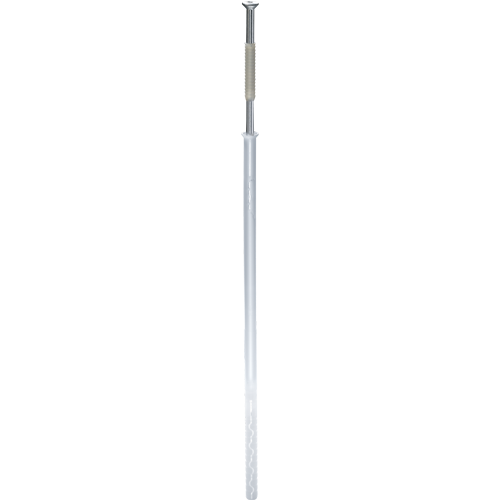

EJOT® VSD 8U-V


Specyfikacja
-
Zastosowanie
łącznik renowacyjny ze śrubą ocynkowaną do murów dwuwarstwowych
- do renowacji ścian dwuwarstwowych w obiektach na terenach przemysłowych i nadmorskich
- przywrócenie stabilności fasady
- do stosowania w betonie, podłożach murowych pełnych i szczelinowych (A, B, C)
- Dopuszczenie do obrotu i stosowania w budownictwie
Wskazówka: Po renowacji muru dwuwarstwowego należ dodatkowo ocieplić fasadę materiałem izolacyjnym o grubości co najmniej 60 mm. Ponadto należy się upewnić, że nie występuje żadna wentylacja za ścianą dwuwarstwową.
-
Właściwości
- łącznik do renowacji ścian dwuwarstwowych
- uniwersalna strefa rozporu: pewne zakotwienie w ścianach z betonu, podłożach murowych pełnych i szczelinowych
- podwójna strefa rozporu: jednoczesne zakotwienie w warstwie nośnej ściany i w warstwie elewacyjnej
- czysta i szybka obróbka (brak konieczności stosowania zaprawy)
- 100% kontrola poprawności zakotwienia
- czas montażu niezależny od temperatury
- montaż już od 0°C
-
Specyfikacje techniczne
- głębokość wierconego otworu h1≥: 80 mm średnica wierconego otworu: 8 mm
- głębokość zakotwienia hef≥: 70 mm nepęd: TORX T25 DOpuszczenie do obrotu i stosowania w budownictwie: Z-21.2-1652
Przyjmowane nośności:
kategoria podłoża A:- beton zwykły ≥ C 12/15 wg EN 206-1: 1,0 kN
kategoria podłoża B:
- cegła ceramiczna pełna (Mz) wg DIN 105: 0,4 kN
- beton lekki pełny (V) wg DIN 18152: 0,2 kN
kategoria podłoża C:
- pustak ceramiczny szczelinowy (Hlz) wg DIN 105: 0,25 kN*
- pustak silikatowy drążony (KSL) wg DIN EN 106: 0,25 kN
- pustak z betonu lekkiego (HbL) wg DIN 18151: 0,15 kN
* Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej.
Produkty ETICS są dostępne tylko u dostawców systemów
Filtr
wybrane filtry
opis produktu | numer artykułu | długość mm | grube mury dwuwarstwowe mm | rozstaw między ścianą wewnętrzną i zaewnetrzną mm | głębokość zakotwienia hef≥ | opakowanie | |
---|---|---|---|---|---|---|---|
VSD 8U-V x 205 | 8765205400 | 205.0 | 115.0 | 0.0 - 20.0 | 70.0 | 80.0 | 100 |
Specyfikacja
|
|||||||
VSD 8U-V x 225 | 8765225400 | 225.0 | 115.0 | 20.0 - 40.0 | 70.0 | 80.0 | 100 |
Specyfikacja
|
|||||||
VSD 8U-V x 245 | 8765245400 | 245.0 | 115.0 | 40.0 - 60.0 | 70.0 | 80.0 | 100 |
Specyfikacja
|
|||||||
VSD 8U-V x 265 | 8765265400 | 265.0 | 115.0 | 60.0 - 80.0 | 70.0 | 80.0 | 100 |
Specyfikacja
|
|||||||
VSD 8U-V x 285 | 8765285400 | 285.0 | 115.0 | 80.0 - 100.0 | 70.0 | 80.0 | 100 |
Specyfikacja
|
