Trwałe, wydajne i estetyczne

Budowa dwóch budynków mieszkalnych w ramach przełomowego projektu rewitalizacji miejskiej Climate Innovation District w Leeds pokazuje, w jaki sposób system EJOT CROSSFIX® może być wykorzystany do włączenia fasad wentylowanych do budynków wpisujących się w trend budownictwa zrównoważonego, bez konieczności znacznego zwiększania grubości izolacji.

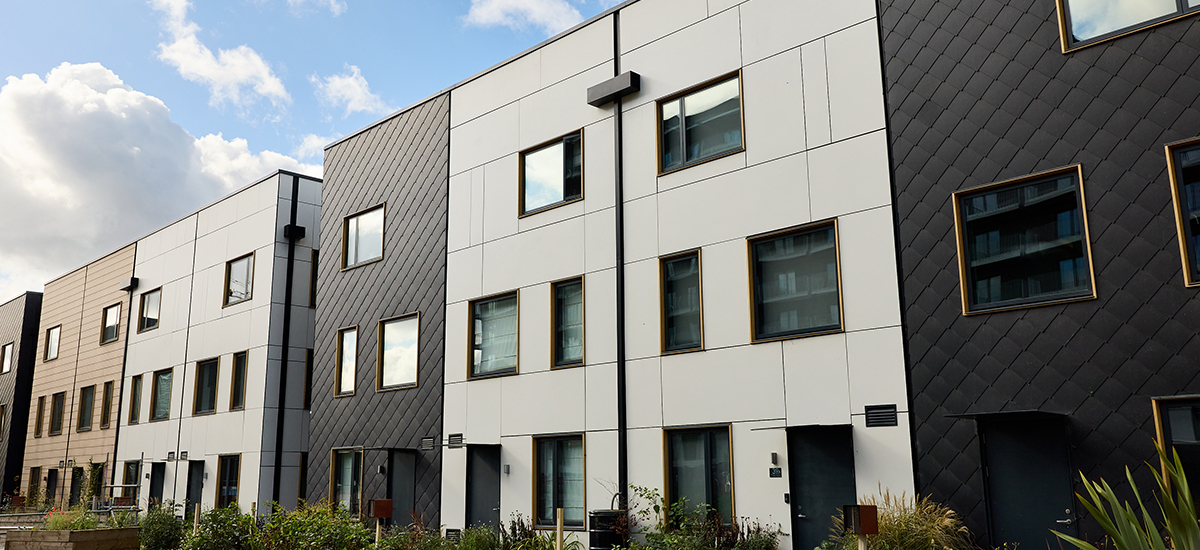

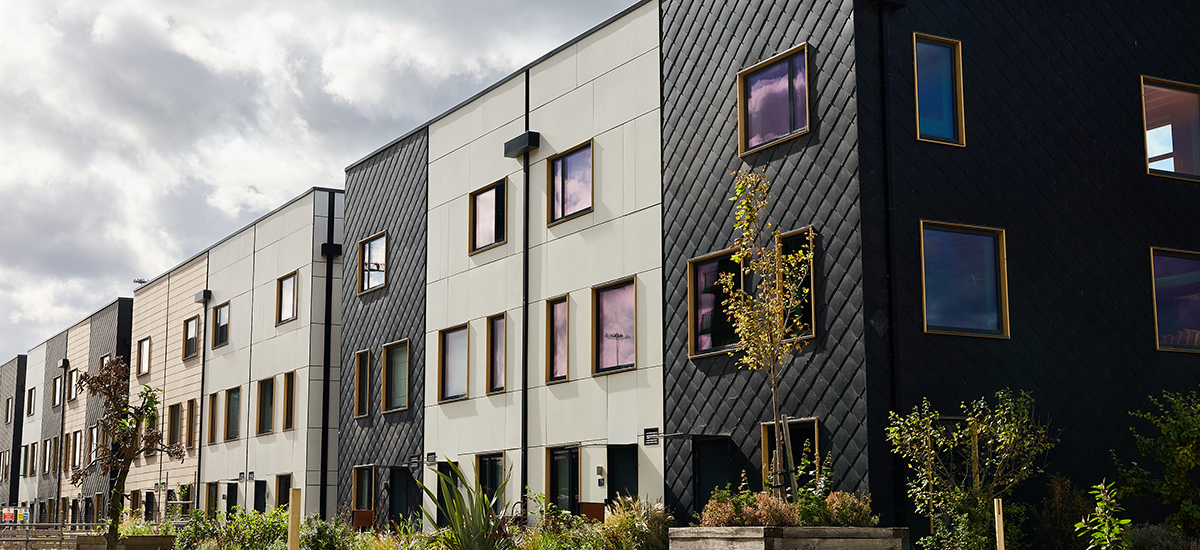

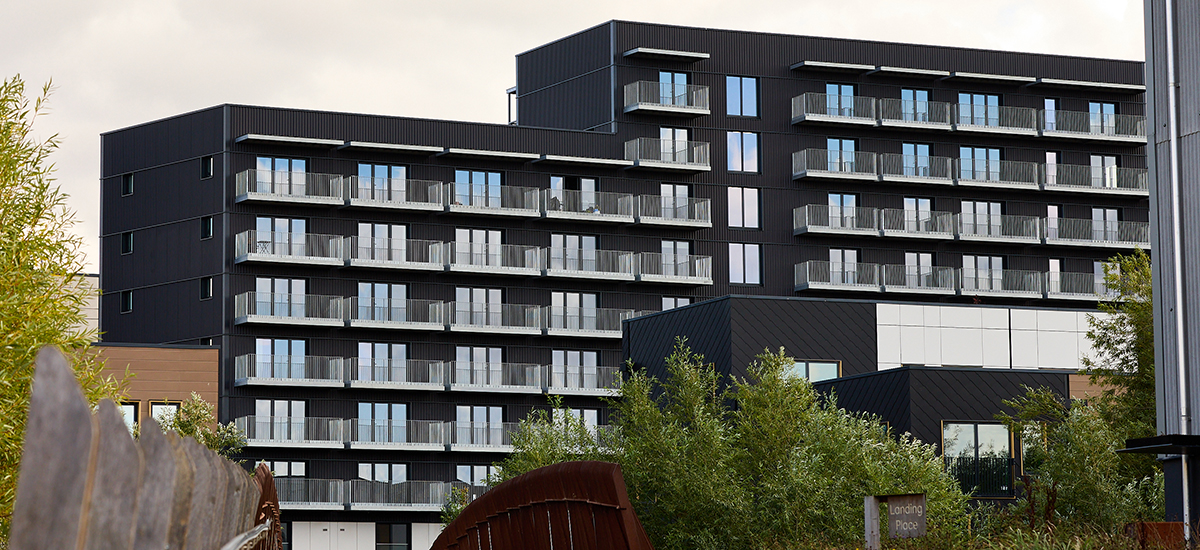

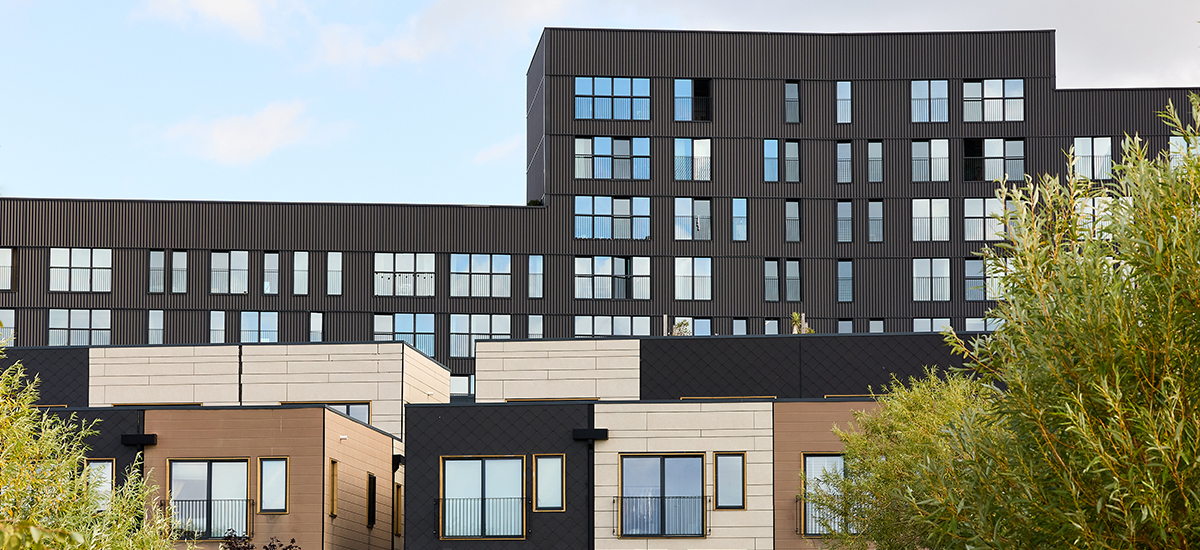

Opracowana przez Citu we współpracy z jedną z wiodących skandynawskich pracowni architektonicznych - White Arkitekter - oraz inżynierami z Civic zajmującymi się budownictwem lądowym i wodnym, dzielnica Climate Innovation District nie tylko zwiększa podaż wysokiej jakości mieszkań miejskich, ale także tworzy zupełnie nową przestrzeń. Powstało tam ponad 500 energooszczędnych domów ze zintegrowanymi udogodnieniami, których projekt został oceniony zgodnie z PHPP (Passive House Planning Package). Dwa budynki mieszkalne, znane jako „woluminy”, zostały zbudowane przy użyciu konstrukcji stalowej z kompozytowymi podłogami metalowymi i lekkim systemem ramowym ze stali. Ułatwia to zastosowanie RVF z dwoma rodzajami produktów Swisspearl na zewnątrz - oba z cementu włóknistego. Każdy z woluminów, nazwanych Aire Lofts i District Lofts, ma formę wielopiętrowego budynku mieszkalnego o wysokości do 10 pięter, oferującego różne rodzaje mieszkań. EJOT CROSSFIX® został wybrany do wykonania niezwykle ważnej podkonstrukcji, ponieważ umożliwił budowę dobrze izolowanej fasady bez utraty walorów estetycznych, a dodatkowo usprawnił montaż.


W jaki sposób CROSSFIX® spełnia wiele celów dotyczących wydajności

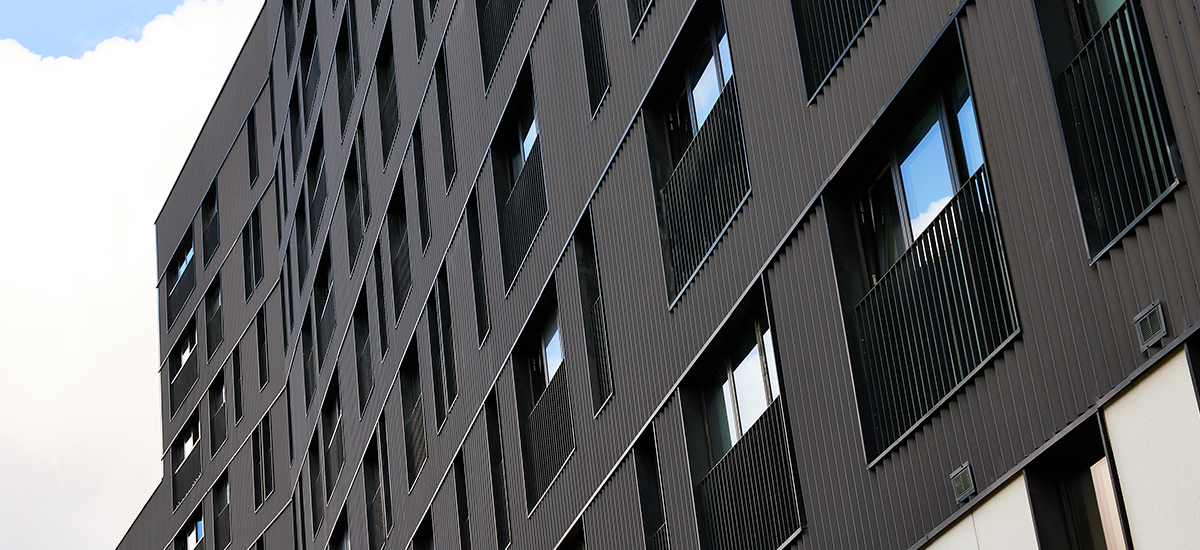

Cała fasada budynku District Lofts została wykonana przez firmę Hansen Facades przy użyciu systemu CROSSFIX®, we współpracy z głównym wykonawcą, firmą Artium Construction. System ten został wybrany po udanym zastosowaniu go w budynku Aire Lofts, gdzie jego wszechstronność i skuteczność zostały po raz pierwszy docenione przez firmę Citu po wykorzystaniu go do montażu paneli z ukrytymi mocowaniami, służących do oddzielenia apartamentów dwupoziomowych na parterze i pierwszym piętrze.

Klasa odporności ogniowej fasad EWS1 (External Wall System 1) musiała być zrównoważona z celami dotyczącymi izolacji termicznej i wentylacji. Biorąc pod uwagę wysokie wymagania termiczne, zaprojektowane dla ważonej wartości współczynnika przenikania ciepła (w oparciu o typowy układ podkonstrukcji) wynoszącej 0,13 W/m²k, wnęka podkonstrukcji musiała być wystarczająco głęboka, aby pomieścić izolację o grubości 250 mm i utrzymać wymaganą wentylację dla systemu tego typu.

CROSSFIX® jako element umożliwiający tworzenie zrównoważonych fasad

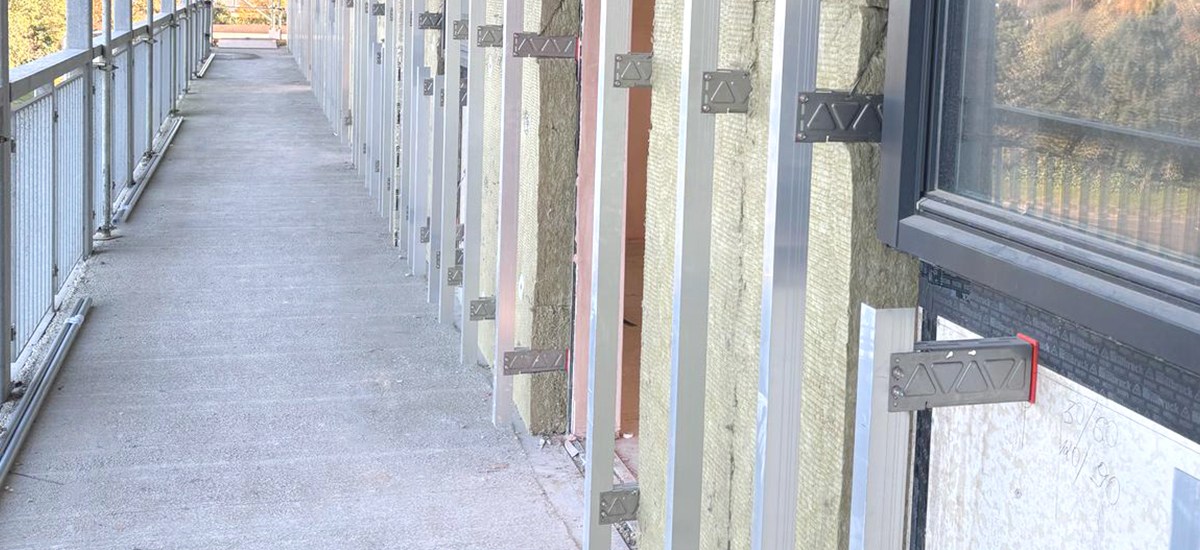

Wykorzystana w projekcie podkonstrukcja CROSSFIX® składała się z konsoli K1 o długości 220 mm wykonanej ze stali nierdzewnej A2, wyposażonej w cięgno Powerkey zapewniające zwiększoną stabilność konstrukcyjną, wykonane z tego samego gatunku materiału, który podtrzymywał profile L, Z i T. Pakiet EJOT został uzupełniony o pięć rodzajów elementów złącznych ze stali nierdzewnej, zapewniających bezpieczny montaż i stałą wydajność. Stal nierdzewna, z jakiej wyprodukowana jest podkonstrukcja CROSSFIX® miała istotny wpływ na osiągnięcie zamierzonych parametrów termicznych fasad. Ponieważ ten rodzaj materiału charakteryzuje się bardzo niską przewodnością cieplną, minimalizuje on ryzyko powstania mostków termicznych. W połączeniu z podkładką Thermostop wbudowaną w konsolę CROSSFIX® oznaczało to, że współczynnik przenikania ciepła fasady jest w rzeczywistości niższy niż w przypadku zastosowania innych rodzajów podkonstrukcji o tej samej grubości izolacji.

Ponadto, biorąc pod uwagę cały cykl życia produktów wykorzystanych do wykonania fasad, CROSSFIX® składa się głównie z nadającej się do recyklingu stali nierdzewnej, której produkcja wymaga bardziej umiarkowanego nakładu energii w porównaniu z wieloma innymi systemami podkonstrukcji RVF – co potwierdza deklaracja środowiskowa produktu (EPD).


Inteligentne rozwiązanie dla nowoczesnych konstrukcji budowlanych

Dodatkowym atutem wśród wielu korzyści związanych ze zrównoważonym rozwojem, jakie zapewnia CROSSFIX®, jest klasa odporności ogniowej - CROSSFIX® sklasyfikowany jako wyrób niepalny (A1), a także wyjątkowa elastyczność projektowa, która umożliwia stosowanie podkonstrukcji CROSSFIX® zarówno w montażu poziomym, jak i pionowym. Oznacza to, że jest on dobrze dostosowany do wyższych wymagań dotyczących wydajności, bezpieczeństwa i jakości stawianych w nowoczesnym budownictwie.

Na placu budowy uzyskano cenne korzyści w zakresie wydajności, ponieważ CROSSFIX® nie wymaga specjalnych lub ręcznych wsporników w obszarach elewacji, gdzie przestrzeń jest ograniczona, np. w miejscach między oknami i innymi otworami. Ponadto wszechstronność podkonstrukcji oznaczała, że jeden system ram pomocniczych mógł być stosowany zarówno do okładzin mocowanych ukrytymi łącznikami, jak i mocowanych powierzchniowo.
