EJOT® TE 60/50

Specyfikacja

Zastosowanie

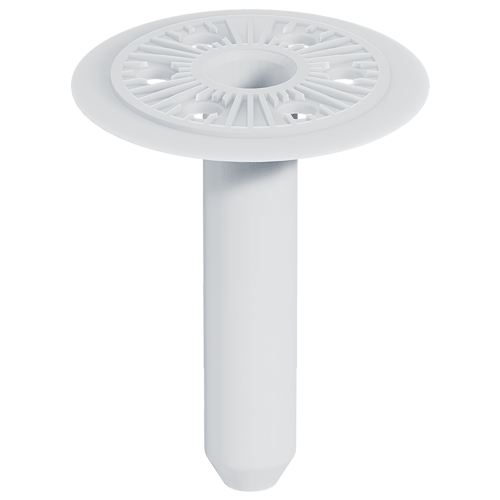

talerzyk TE 60/50
- do mocowania w systemach ociepleń w przypadku problematycznego podłoża
- możliwość kombinacji z łącznikiem EJOT SDF-S plus 8UB
Właściwości
- długość tulei: 50 mm
- średnica talerzyka: 60 mm
- napęd: TX30
- głębokość wierconego otworu: h1≥: 80 mm
- głębokośc zakotwienia: hef≥: 70 mm
- punktowy współczynnik przenikania ciepła χ: 0,002 W/K
- Europejska Ocena Techniczna: ETA-04/0064
Specyfikacje techniczne

Nośności charakterystyczne
możliwość kombinacji z łącznikiem EJOT SDF-S plus 8UB
kategoria podłoża A:
- beton zwykły ≥ C 12/15 wg EN 206-1: 1,5 kN beton zwykły ≥ C 16/20 - C 50/60 wg EN 206-1: 1,5 kN
kategoria podłoża B:
- cegła ceramiczna pełna (Mz) wg DIN 105: 1,5 kN
- cegła silikatowa pełna (KS) wg DIN EN 106: 1,5 kN
- beton lekki pełny (V) wg DIN EN 106: 0,9 kN
kategoria podłoża C:
- pustak ceramiczny szczelinowy (Hlz) wg DIN 105: 1,2 kN
- pustak silikatowy drążony (KSL) wg DIN EN 106: 1,5 kN
- pustak z betonu lekkiego (HbL) wg DIN 18151: 0,75 kN
Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej.

Polski

Angielski

Niemiecki

opis produktu	numer artykułu	średnica talerza mm	długość mm	głębokość zakotwienia h_ef≥	głębokość wiercenia h₁≥	opakowanie
EJOT talerzyk TE-60-50	8533050000	60.0	50.0	70.0	80.0	100
Specyfikacja średnica talerza 60.0 długość 50.0 głębokość zakotwienia h_ef≥ 70.0 głębokość wiercenia h₁≥ 80.0 opis produktu EJOT talerzyk TE-60-50 opakowanie 100
