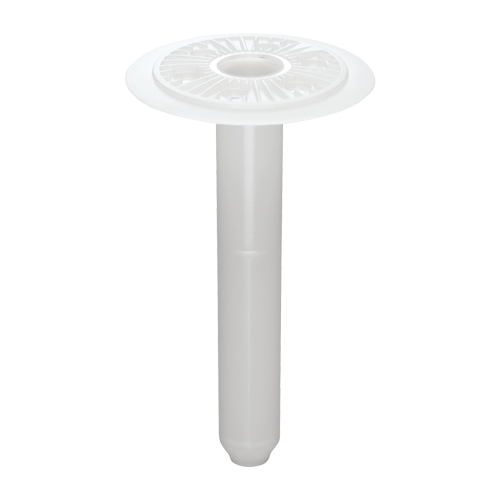

EJOT® TE 60/110

Specyfikacja

  • Zastosowanie i właściwości

    • do mocowania w systemach ociepleń w przypadku problematycznego podłoża
    • możliwość kombinacji z łącznikiem EJOT SDF-S plus 8UB
    • dostępny w dwóch długościach
    • Europejska Ocena Techniczna (ETA)
    • do montażu powierzchniowego
    • możliwość kombinacji z talerzykami dociskowymi EJOT SBL 140 plus i EJOT VT 90
    • średnica talerzyka: 60 mm
    • do zamówienia dołączona jest specjalana zatyczka ze styropianu (EPS)
  • Dane techniczne

    • długość tulei EJOT TE 60/50: 50 mm
    • długość tulei EJOT TE 60/110: 110 mm
    • średnica talerzyka: 60 mm
    • napęd: TORX T30
    • głębokość wierconego otworu h1: ≥ 80 mm
    • głębokość zakotwienia hef: ≥ 70 mm
    • punktowy współczynnik przenikania ciepła EJOT TE 60/50 dla grubości termoizolacji 60 - 180 mm: 0,002 W/K
    • punktowy współczynnik przenikania ciepła EJOT TE 60/110 dla grubości termoizolacji 120 - 150 mm: 0,000 W/K
    • punktowy współczynnik przenikania ciepła EJOT TE 60/110 dla grubości termoizolacji 150 - 240 mm: 0,001 W/K
    • Europejska Ocena Techniczna: ETA-04/0064
  • nośności charakterystyczne w kombinacji z EJOT SDF-S plus UB:

    kategoria podłoża A:
    • beton zwykły ≥ C 12/15 wg EN 206-1: 1,5 kN
    • beton zwykły ≥ C 16/20 - C 50/60 wg EN 206-1: 1,5 kN

    kategoria podłoża B:

    • cegła ceramiczna pełna (Mz) wg DIN 105: 1,5 kN
    • cegła silikatowa pełna (KS) nach DIN EN 106: 1,5 kN
    • beton lekki pełny (V) wg DIN EN 106: 0,9 kN

    kategoria podłoża C:

    • pustak ceramiczny szczelinowy (Hlz) nach DIN 105: 1,2 kN
    • pustak silikatowy drążony (KSL) nach DIN EN 106: 1,5 kN
    • pustak z betonu lekkiego (HbL) wg DIN 18151: 0,75 kN

    kategoria podłoża E:

    • beton komórkowy (AAC 2 - AAC 7) nach EN 771-4: 0,6 kN

    Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej

Produkty ETICS są dostępne tylko u dostawców systemów

opis produktu numer artykułu średnica talerza mm długość mm opakowanie
EJOT talerzyk TE-60-110 8533110000 60.0 110.0 100

Specyfikacja

średnica talerza
60.0
długość
110.0
głębokość zakotwienia hef
70.0
głębokość wiercenia h1
80.0
opis produktu
EJOT talerzyk TE-60-110
opakowanie
100

TE 60/110 for fastening External Thermal Insulation Composite Systems with problematic substrates. Learn more ▶
