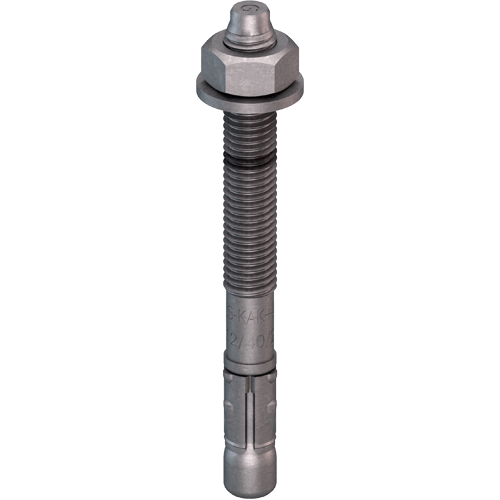

EJOT® kotwa sworzniowa BA-F Plus
Specyfikacja
-
Zastosowanie
- mocowanie w betonie zarysowanym i niezarysowanym ≥ C20/25
- do stosowania również w kamieniu naturalnym
- zastosowanie w suchych warunkach wewnętrznych
- do mocowania średniociężkich do ciężkich elementów, takich jak podstawy słupów, konstrukcje stalowe i drewniane

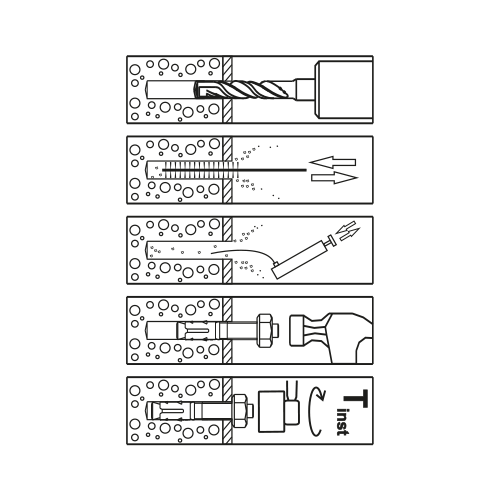

- do montażu wstępnego, przelotowego i dystansowego
-
Właściwości
- stal ocynkowana ogniowo
- do betonu, opcja 1
- klasa odporności ogniowej R30, R60, R90, R120
- dla zwiększenia ochrony przed korozją
-
Zalety
- BA-F Plus ist der einzige zugelassene feuerverzinkte Bolzenanker für gerissenen Beton
- M10 i M12 z 2 różnymi głębokościami zakotwienia
M10: 40 mm i 60 mm
M12: 50 mm i 70 mm - kolorowe oznaczenie głębokości osadzenia na gwincie
- wytłoczenie oznaczenia długości śruby na łbie kotwy
- M8 i M10: zredukowana głębokość zakotwienia w cienkich płytach betonowych
M8: 80 mm vs. 100 mm
M10: 100 mm vs. 120 mm - 30 – 50% weniger Umdrehungen für das Montagedrehmoment
Wskazówka
Wartości dla betonu C20/25. Dopuszczalne obciążenie kotwy na wyrywanie w betonie zarysowanym.
Filtr
wybrane filtry

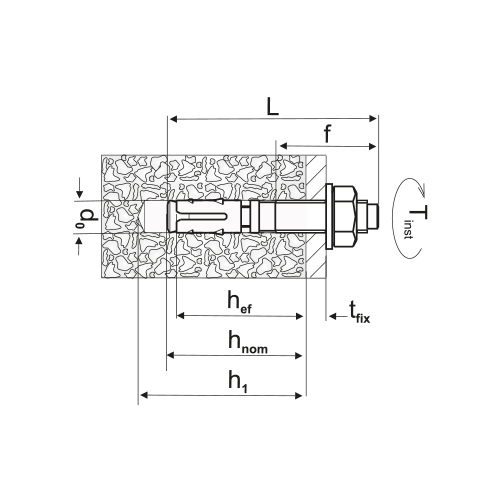

| opis produktu | numer artykułu | ø mm | długość mm | grubość mocowania tfix mm |
głębokość wiercenia h1 mm |
opakowanie |
|---|---|---|---|---|---|---|
| BA-F Plus 8/23/10 | 9650003310 | 8.0 | 75.0 | 23.0 | 47.0 | 50 |
Specyfikacja
|
||||||
| BA-F Plus 8/43/30 | 9650003312 | 8.0 | 95.0 | 43.0 | 47.0 | 50 |
Specyfikacja
|
||||||
| BA-F Plus 8/63/50 | 9650003314 | 8.0 | 115.0 | 63.0 | 47.0 | 40 |
Specyfikacja
|
||||||
| BA-F Plus 8/98/85 | 9650003316 | 8.0 | 150.0 | 98.0 | 47.0 | 40 |
Specyfikacja
|
||||||
| BA-F Plus 10/10/- | 9650003323 | 10.0 | 72.0 | 10.0 | 55.0 | 40 |
Specyfikacja
|
||||||
| BA-F Plus 10/30/10 | 9650003325 | 10.0 | 92.0 | 30.0 | 55.0 | 40 |
Specyfikacja
|
||||||
| BA-F Plus 10/40/20 | 9650003326 | 10.0 | 102.0 | 40.0 | 55.0 | 25 |
Specyfikacja
|
||||||
| BA-F Plus 10/50/30 | 9650003327 | 10.0 | 112.0 | 50.0 | 55.0 | 25 |
Specyfikacja
|
||||||
| BA-F Plus 10/70/50 | 9650003329 | 10.0 | 132.0 | 70.0 | 55.0 | 25 |
Specyfikacja
|
||||||
| BA-F Plus 10/100/80 | 9650003331 | 10.0 | 162.0 | 100.0 | 55.0 | 25 |
Specyfikacja
|
||||||
| BA-F Plus 12/10/- | 9650003338 | 12.0 | 88.0 | 10.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 12/25/5 | 9650003340 | 12.0 | 103.0 | 25.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 12/40/20 | 9650003342 | 12.0 | 118.0 | 40.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 12/50/30 | 9650003343 | 12.0 | 128.0 | 50.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 12/70/50 | 9650003345 | 12.0 | 148.0 | 70.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 12/85/65 | 9650003346 | 12.0 | 163.0 | 85.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 12/100/80 | 9650003347 | 12.0 | 178.0 | 100.0 | 70.0 | 20 |
Specyfikacja
|
||||||
| BA-F Plus 16/5 | 9650003357 | 16.0 | 123.0 | 5.0 | 110.0 | 10 |
Specyfikacja
|
||||||
| BA-F Plus 16/20 | 9650003359 | 16.0 | 138.0 | 20.0 | 110.0 | 10 |
Specyfikacja
|
||||||
| BA-F Plus 16/50 | 9650003362 | 16.0 | 168.0 | 50.0 | 110.0 | 10 |
Specyfikacja
|
||||||
| BA-F Plus 16/60 | 9650003363 | 16.0 | 178.0 | 60.0 | 110.0 | 10 |
Specyfikacja
|
