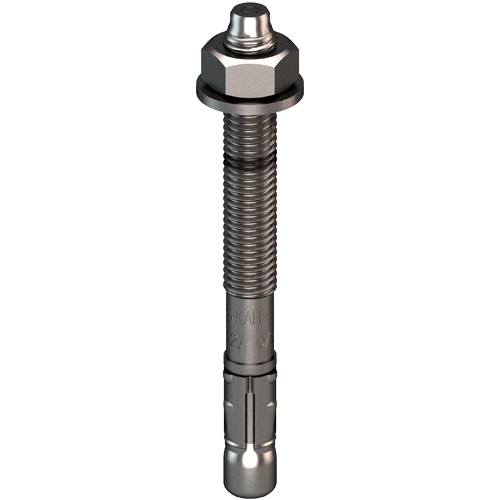

EJOT® kotwa sworzniowa BA-E Plus

Specyfikacja

  • Zastosowanie

    • mocowanie w betonie zarysowanym i niezarysowanym ≥ C20/25
    • do stosowania również w kamieniu naturalnym
    • zastosowanie w suchych warunkach wewnętrznych
    • w konstrukcjach narażonych na wpływ wilgoci we wnętrzu budowli
    • w konstrukcjach poddanych wpływom zewnętzrnego powietrza atmosferycznego (włącznie z atmosferą przemysłową i nadmorską)
    • do mocowania średniociężkich do ciężkich elementów, takich jak podstawy słupów, konstreukcje stalowe i drewniane

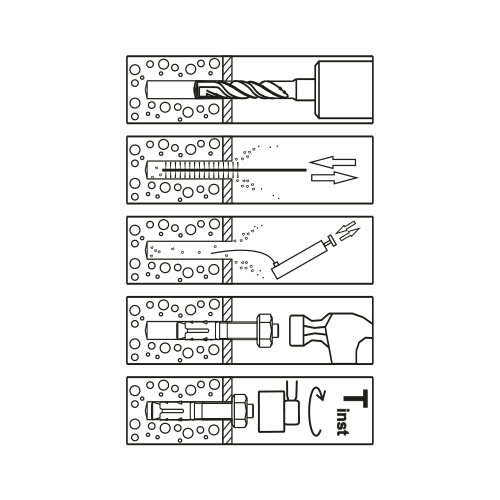

    • do montażu wstępnego, przelotowego i dystansowego
    • kategoria sejsmiczna C2



    Wskazówka

    Wartości dla betonu C20/25. Dopuszczalne obciążenie kotwy na wyrywanie w betonie zarysowanym.

  • Właściwości

    • stal nierdzewna A4
    • do betonu, opcja 1
    • klasa odporności ogniowej R30, R60, R90, R120
  • Zalety

    • Vollständig neues Design
    • M10 i M12 z 2 różnymi głębokościami zakotwienia
      M10: 40 mm i 60 mm
      M12: 50 mm i 70 mm
    • kolorowe oznaczenie głębokości osadzenia na gwincie
    • wytłoczenie oznaczenia długości śruby na łbie kotwy
    • M8 i M10: zredukowana głębokość zakotwienia w cienkich płytach betonowych
      M8:   80 mm vs. 100 mm
      M10: 100 mm vs. 120 mm
    • 30 – 50% weniger Umdrehungen für das Montagedrehmoment



    Wskazówka
    Wartości dla betonu C20/25. Dopuszczalne obciążenie kotwy na wyrywanie w betonie zarysowanym.

Filtr

wybrane filtry

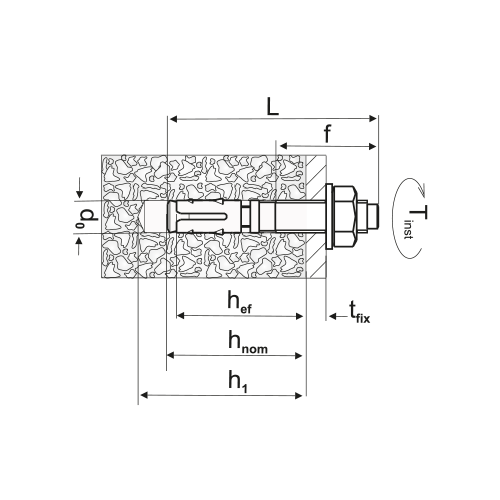

    opis produktu numer artykułu ø mm długość mm grubość mocowania

    tfix

    mm
    głębokość wiercenia

    h1

    mm
    opakowanie
    BA-E Plus 8/10 9650005310 8.0 75.0 10.0 60.0 50

    Specyfikacja

    ø
    8.0
    długość
    75.0
    grubość mocowania

    tfix

    10.0
    głębokość wiercenia

    h1

    60.0
    głębokość zakotwienia hef
    48.0
    opis produktu
    BA-E Plus 8/10
    opakowanie
    50
    BA-E Plus 8/30 9650005312 8.0 95.0 30.0 60.0 50

    Specyfikacja

    ø
    8.0
    długość
    95.0
    grubość mocowania

    tfix

    30.0
    głębokość wiercenia

    h1

    60.0
    głębokość zakotwienia hef
    48.0
    opis produktu
    BA-E Plus 8/30
    opakowanie
    50
    BA-E Plus 8/50 9650005314 8.0 115.0 50.0 60.0 40

    Specyfikacja

    ø
    8.0
    długość
    115.0
    grubość mocowania

    tfix

    50.0
    głębokość wiercenia

    h1

    60.0
    głębokość zakotwienia hef
    48.0
    opis produktu
    BA-E Plus 8/50
    opakowanie
    40
    BA-E Plus 8/85 9650005316 8.0 150.0 85.0 60.0 40

    Specyfikacja

    ø
    8.0
    długość
    150.0
    grubość mocowania

    tfix

    85.0
    głębokość wiercenia

    h1

    60.0
    głębokość zakotwienia hef
    48.0
    opis produktu
    BA-E Plus 8/85
    opakowanie
    40
    BA-E Plus 10/10/- 9650005323 10.0 72.0 10.0 55.0 40

    Specyfikacja

    ø
    10.0
    długość
    72.0
    grubość mocowania

    tfix

    10.0
    głębokość wiercenia

    h1

    55.0
    głębokość zakotwienia hef
    40.0
    opis produktu
    BA-E Plus 10/10/-
    opakowanie
    40
    BA-E Plus 10/30/10 9650005325 10.0 92.0 30.0 55.0 40

    Specyfikacja

    ø
    10.0
    długość
    92.0
    grubość mocowania

    tfix

    30.0
    głębokość wiercenia

    h1

    55.0
    głębokość zakotwienia hef
    40.0
    opis produktu
    BA-E Plus 10/30/10
    opakowanie
    40
    BA-E Plus 10/40/20 9650005326 10.0 102.0 40.0 55.0 25

    Specyfikacja

    ø
    10.0
    długość
    102.0
    grubość mocowania

    tfix

    40.0
    głębokość wiercenia

    h1

    55.0
    głębokość zakotwienia hef
    40.0
    opis produktu
    BA-E Plus 10/40/20
    opakowanie
    25
    BA-E Plus 10/50/30 9650005327 10.0 112.0 50.0 55.0 25

    Specyfikacja

    ø
    10.0
    długość
    112.0
    grubość mocowania

    tfix

    50.0
    głębokość wiercenia

    h1

    55.0
    głębokość zakotwienia hef
    40.0
    opis produktu
    BA-E Plus 10/50/30
    opakowanie
    25
    BA-E Plus 10/70/50 9650005329 10.0 132.0 70.0 55.0 25

    Specyfikacja

    ø
    10.0
    długość
    132.0
    grubość mocowania

    tfix

    70.0
    głębokość wiercenia

    h1

    55.0
    głębokość zakotwienia hef
    40.0
    opis produktu
    BA-E Plus 10/70/50
    opakowanie
    25
    BA-E Plus 10/100/80 9650005331 10.0 162.0 100.0 55.0 25

    Specyfikacja

    ø
    10.0
    długość
    162.0
    grubość mocowania

    tfix

    100.0
    głębokość wiercenia

    h1

    55.0
    głębokość zakotwienia hef
    40.0
    opis produktu
    BA-E Plus 10/100/80
    opakowanie
    25
