TORX® / TORX PLUS®

Specyfikacja

  • Właściwości

    • Standardowe wielkości do napędów wewnętrznych: T3 - T40, 3IP - 40IP
    • Nadaje się do wkrętów o wewnętrznej średnicy gwintu 1,0 do 10,0 mm
    • Efektywne przenoszenie wysokich momentów obrotowych
    • Pionowo przebiegające powierzchnie boczne, dzięki czemu nie występuje efekt cam-out
    • Niewielkie zużycie bitów z uwagi na mały docisk
    • Dostępny jako napęd wewnętrzny i zewnętrzny
    • Dostępny jako napęd zabezpieczający (tamper resistant)

Kontakt

Ryszard Bar


CAD & more on ejot.com

Zarejestruj się, aby uzyskać dane w różnych formatach – modele 3D, rysunki techniczne naszych produktów i inne materiały.
Dodatkowo CAD & more oferuje możliwość zaprojektowania i sprawdzenie zastosowania indywidualnych połączeń z pomocą programów obliczeniowych.


CAD & more

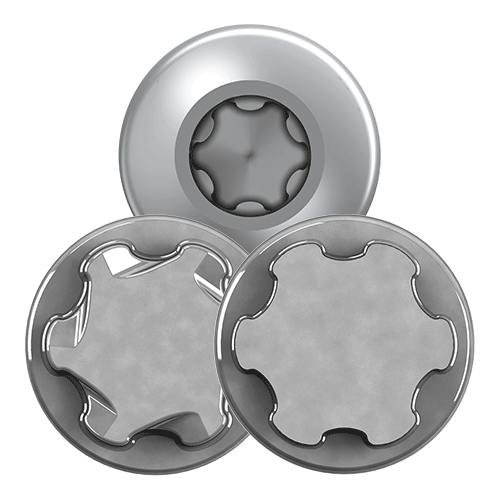

TORX®

Napęd TORX® odnosi się do normy ISO 10664 „zaokrąglony sześciokąt wewnętrzny dla wkrętów”. Pozwala on na przenoszenie wysokich momentów siły. Dzięki pionowo przebiegającym roboczym powierzchniom bocznym nie jest potrzebna podwyższona siła nacisku przy dokręcaniu i nie występuje siła wyrzucająca bit z napędu (cam-out). Dzięki temu można zastosować wkrętarki elektryczne z wysokim momentem obrotowym dla szybkiego montażu bez obawy o zniszczenie napędu wkręta. Kolejną zaletą profilu TORX® jest to, iż siła obrotowa jest przyłożona nie punktowo na rogach, lecz centralnie i bardziej równomiernie na flankach poszczególnych zębów profilu. To prowadzi do znacznie mniejszego zużycia napędu. Napęd TORX® szczególnie sprawdza się w montażu automatycznym przy użyciu robotów. Wkrętarki pneumatyczne bądź elektryczne powinny posiadać regulowany moment, tak aby przekręcenie i związane z tym zniszczenie gwintu nie nastąpiło. Dostępne są wewnętrzne, jak również zewnętrzne napędy TORX®. Oznaczenie T odnosi się do napędu TORX® wewnętrznego, z kolei E dla zewnętrznego. Oznaczenie wielkości narzędzi TORX® określono arbitralnie.

TORX PLUS®

Napęd TORX PLUS® jest optymalizacją sprawdzonego napędu TORX®. Dostępne są zarówno wewnętrzne jak i zewnętrzne napędy TORX PLUS®. Oznaczenie IP przypisane jest wewnętrznemu TORX PLUS®, z kolei EP zewnętrznemu. Oznaczenie wielkości narzędzi TORX PLUS® określono arbitralnie. Napęd TORX PLUS® jest dostępny również z funkcją AUTOSERT®. Funkcja AUTOSERT® składa się z odpowiednio ukształtowanej rampy wprowadzającej. Umożliwia to obracającemu się z duża prędkością bitowi wniknąć w zagłębienie napędu. TORX PLUS®/AUTOSERT® jest standardowym napędem dla wkrętów EJOT Delta PT oraz ALtracs® Plus.

TORX®, TORX PLUS® i AUTOSERT® są zarejestrowanymi znakami towarowymi Acument Intellectual Properties LLC.
