EJOT® Iso-Bar

Zastosowanie

do zamocowania średniociężkich oraz cięzkicj elementów na ocieplonej fasadzie, np.

• markizy
• zadaszenia
• konsole
  np. do klimatyzatorów, kratownice

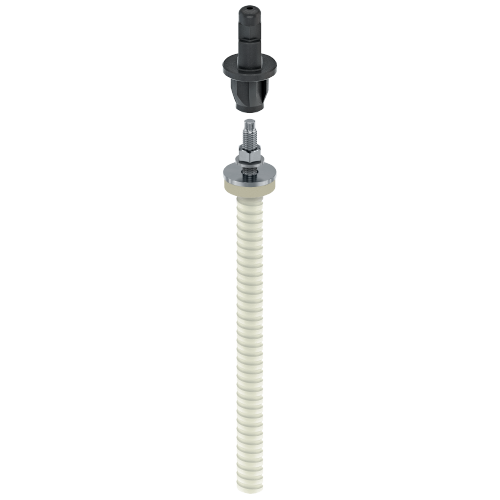

EJOT Iso-Bar to system mocujący składający się z pręta kompozytowego stanowiącego izolację termiczną, gwintu metrycznego M12 ze stali nierdzewnej i podkładki uszczelniającej. Kotwienie wykonuje się za pomocą zaprawy iniekcyjnej, zarówno w betonie, jak i w cegłach pełnych i szczelinowych.

Właściwości

• zminimalizowany wpływ mostków termicznych
• montaż na już ocieplonej fasadzie bez konieczności wcześniejszego planowania punktów mocowania
• skracanie elementu na miejscu budowy - idealne dopasowanie do potrzeb
• uniwersalne zastosowanie dla wszystkich tremoizolacji do 300 mm
• trwałe uszczelnienie przed wilgocią - test deszczowy wg DIN EN 12155
• łatwy i szybki montaż dzięki innowacyjnemu urządzeniu montażowemu
• montaż bez naprężeń w podłożu
• może być stosowany w połączeniu z zaprawą Multifix USF Winter nawet w temperaturach do -20°C

Opakowanie zawiera:

 EJOT® Iso-Bar dostarczany jest jako zestaw.

• pręt z tworzywa sztucznego wzmocnionego włóknem szklanym z zakończeniem gwintowym M12
• Iso-Bar narzędzie montażowe (czarne)
• U-podkładka Ø 44 mm z uszczelnieniem, A4
• U-podkłądka dla M12 DIN 125, A4
• nakrętka sześciokątna M12 DIN 934, A4
• dysza mieszająca 200 mm
• Iso-Bar-tuleja siatkowa 25 x 100 stalowa (do zastosowania w materiałach szczelinowych)

Specyfikacje techniczne

EJOT Iso-Bar 320

• średnica nominalna: 22 mm
• maksymalna długość użytkowa* beton/podłoże murowe: 280/240 mm

EJOT Iso-Bar 380

• średnica nominalna: 22 mm
• maksymalna długość użytkowa* beton/podłoże murowe: 340/300 mm

 *maksymalna długość użytkowa =grubość warstw nienośnych np: klej, tynk, zbrojenie, materiał termoizolacyjny, itp.

Parametry montażowe

• średnica nominalna: 22 mm
• gwint łączący: M x l M12 x 35
• grubość mocowanego elementu: tfix ≤25mm

Zakotwienie w betonie (zarysowanym i niezarysowanym)

• średnica wierconego otworu w betonie: d0 24 mm
• minimalna głębokośc zakotwienia: hef,min 40mm
• głębokość wierconego otworu h1: hef + 10 mm

Zakotwienie w podłożu murowym

• średnica wierconego otworu d0:
  pełny materiał budowlany bez tulei siatkowej: 24 mm
  pełny i szczelinowy materiał budowlany z tuleją siatkową: 26 mm
• minimalna głębokośc zakotwienia hef,min: 80mm
• głębokość wierconego otworu h1: hef + 20 mm
