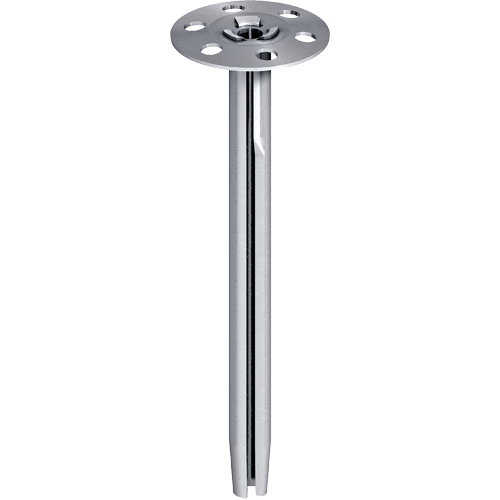

EJOT® łącznik stalowy DMH

Zastosowanie

• do mocowania twardych termoizolacji
• w połączeniu z talerzykiem dociskowym DMT także do mocowania miękkich termoizolacji
• do mocownia termoizolacji przy podwyższonych wymaganiach odporności na ogień

Właściwości

• prosty montaż przez wbijanie
• klasa odporności na ogień A1, łacznik niepalny zgodnie z DIN EN 13501-1:2010-01

Specyfikacje techniczne

• średnica talerzyka: 35 mm
• średnica trzpienia: 8 mm
• średnica wierconego otworu: 8 mm
• głębokość wierconego otworu ≥ t: 60 mm
• głębokość zakotwienia≥ hv: 40 mm
• rozstaw osiowy a ≥: 160 mm
• odległość od krawędzi ar≥: 80 mm
• minimalna grubość podłoża hmin: 100 mm

Wartości charakterystyczne

Rekomendowane nośności na wyrywanie Frec

• beton ≥ B25: 0,20 kN
• cegła silikatowa pełna 0,20 kN
• cegła ceramiczna pełna: 0,20 kN
• pustak ceramiczny szczelinowy: 0,05 kN
• pustak silikatowy drążony: 0,05 kN

Rekomendowane nośności na ścinanie Frec

• beton ≥ B25: 0,25 kN
• cegła silikatowa pełna 0,25 kN
• cegła ceramiczna pełna: 0,25 kN
• pustak ceramiczny szczelinowy: 0,10 kN
• pustak silikatowy drążony: 0,15 kN



Wskazówka
Łączniki DMH przeznaczone są do mocowania miękkich i twardych termoizolacji w systemach fasad wentylowanych Die Befestigung von Dämmplatten erfolgt nach DIN 18516-1.
Montaż w betonie komórkowym i lekkim należy wykonywać wierceniem obrotowym.
W trudno dostępnych miejscach fasad wentylowanych zaleca się stosowanie łącznika ze stali nierdzewnej.
