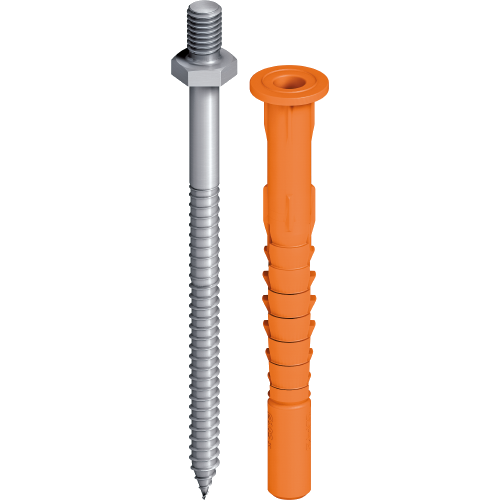

EJOT® łącznik fasadowy SDP-KB-10G/M8
Specyfikacja
-
Zastosowanie
- mocowanie profili wsporczych w podkonstrukcjach fasad wentylowanych
- mocowanie sufitów podwieszanych
- mocowanie z nakrętkami oczkowymi
Wskazówka
Przy planowaniu i obróbce należy przestrzegać wytycznych zawartych w Eropejskiej Ocenie Technicznej ETA-12/0502.
-
Właściwości
- z końcówką gwintowaną M8
- śruba łącznika z dwustopniowym gwintem
- pewne kotwienie dzięki strefe rozporowo-zaczepowej
- wysokie parametry wytrzymałościowe
- kolorystyczny kod tulei łącznika
-
Specyfikacje techniczne
Parametry
- średnica: 10 mm
- napęd: SW13
- długość części gwintowanej M8: 13 mm
- głębokość wierconego otworu ≥ t: +90 mm
- głębokość zakotwienia ≥ hv: 70 mm
Wartości charakterystyczne
- wytrzymałość na ściskanie beton komórkowy [N/mm2]
- beton komórkowy 2: 0,75 kN
- beton komórkowy 3: 1,31 kN
- beton komórkowy 4: 1,87 kN
- beton komórkowy 6: 3,00 kN
- częściowy współczynnik bezpieczeństwa γMAAC: 2,00
- Charakt. moment zginający
- śruba ze stali nierdzewnej: 20,6 Nm / γMS 1,87
*Anchor with steel screws with zinc-plated Cr(VI)-free coating (-V) upon request.
Filtr
wybrane filtry
| opis produktu | numer artykułu | materiał | długość mm | opakowanie |
|---|---|---|---|---|
| SDP-KB-10Gx80/M8x13-E | 8532080813 | stal nierdzewna A4 | 80.0 | 100 |
Specyfikacja
|
||||
| SDP-KB-10Gx100/M8x13-E | 8532100813 | stal nierdzewna A4 | 100.0 | 50 |
Specyfikacja
|
