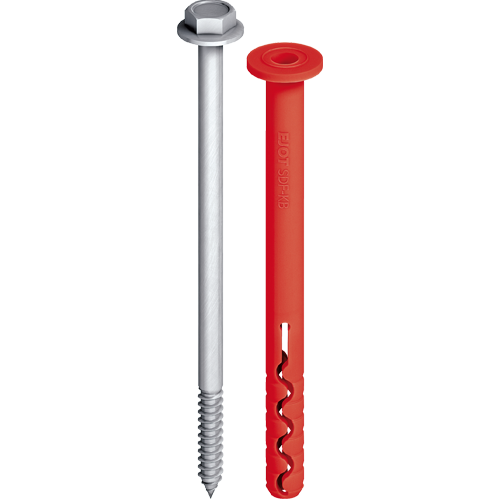

EJOT® łącznik fasadowy SDF-KB-8V
Specyfikacja
-
Zastosowanie
- mocowanie podkonstrukcji metalowych w podłożach murowych pełnych i w betonie
-
Właściwości
- łeb sześciokątny z zintegrowaną podkładką
- niewielka średnica wierconego otworu
- Thermische und galvanische Trennung
- kolorystyczny kod tulei łącznika
-
Specyfikacje techniczne

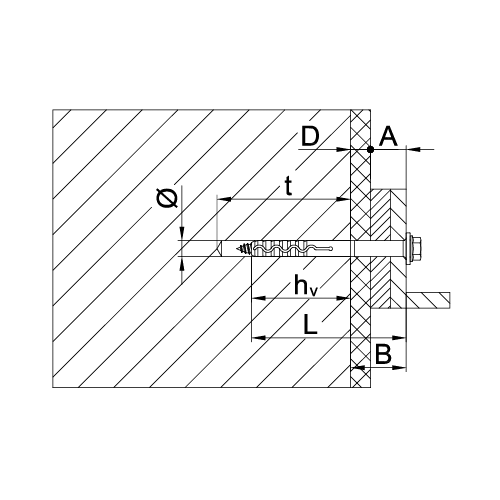

Parametry
- średnica: 8,0 mm
- napęd SW10
- głębokość wierconego otworu ≥ h1: 60 mm
- głębokość zakotwienia ≥ hnom: 50 mm
Wartości charakterystyczne*
- wytrzymałość na rozciąganie NRk,p w betonie < C16/20: 4,50 kN
- wytrzymałość na rozciąganie NRk,p w betonie ≥ C16/20: 6,50 kN
- cegła ceramiczna pełna Mz 28-1,8, NF: 2,50 kN
- cegła silikatowa pełna KS, NF 20-2,0: 2,00 kN
- nośność na ścinanie VRk,s:
łącznik ze śrubą stalową: 5,30 kN - moment zginający MRk,s:
łącznik ze śrubą stalową: 8,20 Nm
*zakres temperatur 30-50 °C/50-80 °C
Wskazówka
Przy planowaniu i obróbce należy przestrzegać wytycznych zawartych w Eropejskiej Ocenie Technicznej ETA-15/0387
Filtr
wybrane filtry
opis produktu | numer artykułu | ø mm | materiał | długość łącznika mm | opakowanie | |
---|---|---|---|---|---|---|
SDF-KB-8Vx60-V | 8570060430 | 8.0 | stal ocynkowana | 60.0 | 10.0 | 100 |
Specyfikacja
|
||||||
SDF-KB-8Vx60-E | 8570060630 | 8.0 | stal nierdzewna | 60.0 | 10.0 | 100 |
Specyfikacja
|
||||||
SDF-KB-8Vx80-V | 8570080430 | 8.0 | stal ocynkowana | 80.0 | 30.0 | 100 |
Specyfikacja
|
||||||
SDF-KB-8Vx80-E | 8570080630 | 8.0 | stal nierdzewna | 80.0 | 30.0 | 100 |
Specyfikacja
|
||||||
SDF-KB-8Vx100-V | 8570100430 | 8.0 | stal ocynkowana | 100.0 | 50.0 | 50 |
Specyfikacja
|
||||||
SDF-KB-8Vx120-V | 8570120430 | 8.0 | stal ocynkowana | 120.0 | 70.0 | 50 |
Specyfikacja
|
||||||
SDF-KB-8Vx140-V | 8570140430 | 8.0 | stal ocynkowana | 140.0 | 90.0 | 50 |
Specyfikacja
|
||||||
SDF-KB-8Vx160-V | 8570160430 | 8.0 | stal ocynkowana | 160.0 | 110.0 | 50 |
Specyfikacja
|
||||||
SDF-KB-8Vx180-V | 8570180430 | 8.0 | stal ocynkowana | 180.0 | 130.0 | 50 |
Specyfikacja
|
||||||
SDF-KB-8Vx200-V* | 8570200430 | 8.0 | stal ocynkowana | 200.0 | 150.0 | 50 |
Specyfikacja
|
||||||
SDF-KB-8Vx220-V* | 8570220430 | 8.0 | stal ocynkowana | 220.0 | 170.0 | 50 |
Specyfikacja
|
