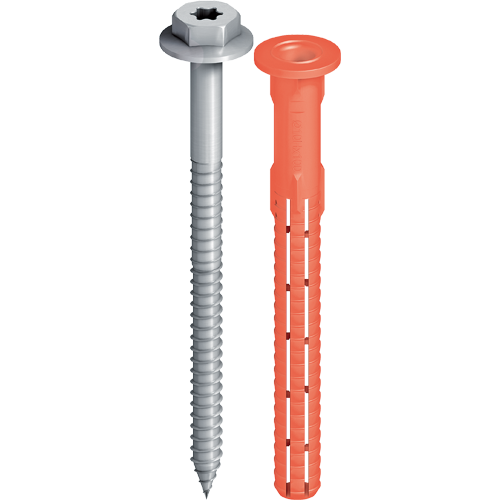

EJOT® łącznik fasadowy SDF-KB-10H
Specyfikacja
-
Zastosowanie
- do mocowania elementów z metalu
- dla wielopunktowych zamocowań niekonstrukcyjnych według ETAG 020Local
- do mocowania szafek ściennych, okładzin, wsporników metalowych
- mocowanie w ścianach trójwarstwowych
-
Właściwości
- łeb sześciokątny z zintegrowaną podkładką
- do wszystkich powszechnie stosowanych materiałów budowlanych
- niezawodne mocowanie w materiałach slabonośnych
- czterokierunkowa strefa zakotwienia
- kolorystyczny kod tulei łącznika
- podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż
-
Specyfikacje techniczne

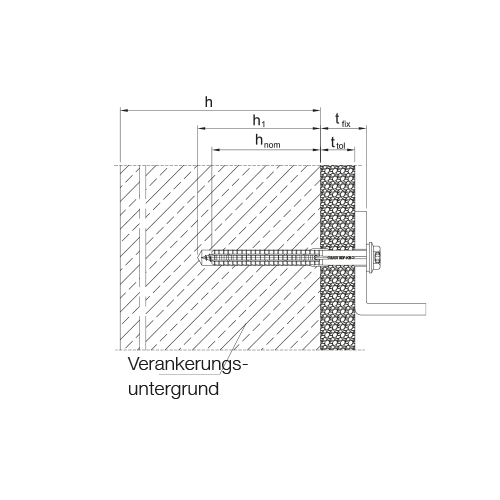

Parametry
- średnica: 10 mm
- głębokość wierconego otworu h1: ≥ 80 mm
- nominalna głębokość zakotwienia w betonie hnom: ≥ 70 mm
- średnica wierconego otworu d0: 10 mm
- średnica otworu w elemenie mocowanym df: ≤ 10,5 mm
- napęd: SW13/T40
Wartości charakterystyczne
- nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
- zakres temperatur 30 °C / 50 °C: 4,50 kN
- zakres temperatur 50 °C / 80 °C: 4,00 kN
- cegła ceramiczna pełna Mz 20-1,8, NF: 4,00 kN
- cegła silikatowa pełna KS 36, NF: 4,50 kN
- cegła silikatowa pełna KS 20, 8 DF: 4,50 kN
- beton lekki pełny V6, 2 DF: 2,00 kN
- pustak ceramiczny szczelinowy HLz 12-0,9, NF: 2,00 kN
- pustak silikatowy drążony KSL 12, 4 DF: 2,50 kN
- pustaki z betonu lekkiego Hbl 10, 12 DF: 1,20 kN
- nośność charakterystyczna na ścinanie VRk,s
- łącznik ze śrubą stalową: 9,35 kN
- łącznik ze śrubą ze stali nierdzewnej A4: 10,91 kN
- moment zginający MRk,s
- łącznik ze śrubą stalową: 17,67 kN
- łącznik ze śrubą ze stali nierdzewnej A4: 20,62 kN
- wytrzymałość na ściskanie beton komórkowy [N/mm2]: 30 - 50 °C
- beton komórkowy 4: 1,5 kN
- beton komórkowy 5: 2,0 kN
- beton komórkowy 6: 2,5 kN
- beton komórkowy 7: 2,5 kN
- częściowy współczynnik bezpieczeństwa γMAAC: 2,0
Wskazówka
Przy planowaniu i obróbce należy przestrzegać wytycznych zawartych w Eropejskiej Ocenie Technicznej ETA-10/0305 Więcej informacji na temat wartości charakterystycznychi i nośności można znaleźć w Ocenie Technicznej
Filtr
wybrane filtry
| opis produktu | numer artykułu | ø mm | materiał | długość mm | grubość mocowania tfix mm |
opakowanie |
|---|---|---|---|---|---|---|
| SDF-KB-10Hx80-V | 8513080420 | 10.0 | ocynkowany, pozbawiony chromu | 80.0 | 10.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx80-E | 8513080620 | 10.0 | stal nierdzewna A4 | 80.0 | 10.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx100-V | 8513100420 | 10.0 | ocynkowany, pozbawiony chromu | 100.0 | 30.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx100-E | 8513100620 | 10.0 | stal nierdzewna A4 | 100.0 | 30.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx120-V | 8513120420 | 10.0 | ocynkowany, pozbawiony chromu | 120.0 | 50.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx120-E | 8513120620 | 10.0 | stal nierdzewna A4 | 120.0 | 50.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx140-V | 8513140420 | 10.0 | ocynkowany, pozbawiony chromu | 140.0 | 70.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx140-E | 8513140620 | 10.0 | stal nierdzewna A4 | 140.0 | 70.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx160-V | 8513160420 | 10.0 | ocynkowany, pozbawiony chromu | 160.0 | 90.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx160-E | 8513160620 | 10.0 | stal nierdzewna A4 | 160.0 | 90.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx180-V | 8513180420 | 10.0 | ocynkowany, pozbawiony chromu | 180.0 | 110.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx180-E | 8513180620 | 10.0 | stal nierdzewna A4 | 180.0 | 110.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx200-V | 8513200420 | 10.0 | ocynkowany, pozbawiony chromu | 200.0 | 130.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx200-E | 8513200620 | 10.0 | stal nierdzewna A4 | 200.0 | 130.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx220-V | 8513220420 | 10.0 | ocynkowany, pozbawiony chromu | 220.0 | 150.0 | 100 |
Specyfikacja
|
||||||
| SDF-KB-10Hx220-E | 8513220620 | 10.0 | stal nierdzewna A4 | 220.0 | 150.0 | 100 |
Specyfikacja
|
