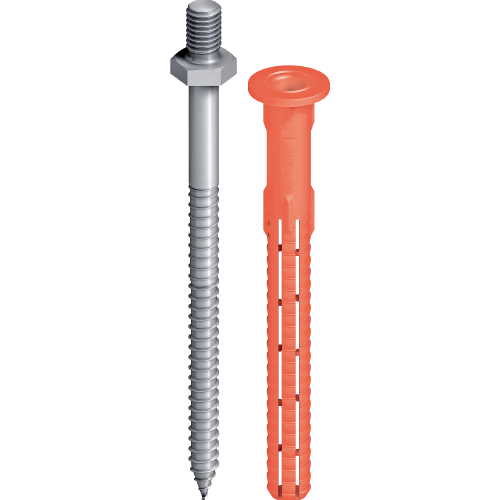

EJOT® łącznik fasadowy SDF-KB-10H/M8

Specyfikacja

  • Zastosowanie

    • mocowanie profili wsporczych w podkonstrukcjach fasad wentylowanych
    • mocowanie sufitów podwieszanych
    • mocowanie z nakrętkami oczkowymi

    Wskazówka

    Przy planowaniu i obróbce należy przestrzegać wytycznych zawartych w Eropejskiej Ocenie Technicznej ETA-10/0305 Więcej informacji na temat wartości charakterystycznychi i nośności można znaleźć w Ocenie Technicznej

    *nośność i wpływ większej głębokości zakotwienia w podłożu szczelinowym (hnom > 70 mm) i/lub w innych podłożach murowych (zgodnie z ETA-10/0305 w odniesieniu do geometrii i wytrzymałości podłoża) należy ustalić na podstawie badań poligonowych.

  • Właściwości

    • z końcówką gwintowaną M8
    • do wszystkich powszechnie stosowanych materiałów budowlanych
    • niezawodne mocowanie w materiałach slabonośnych
    • czterokierunkowa strefa zakotwienia
    • kolorystyczny kod tulei łącznika
    • podwójne zabezpieczenie przed przekręceniem zapewniające bezpieczny montaż
  • Specyfikacje techniczne

    Parametry

    • średnica: 10 mm
    • głębokość wierconego otworu: ≥ 90 mm
    • nominalna głębokość zakotwienia hnom:≥ 70 mm
    • średnica wierconego otworu d0: 10 mm
    • średnica otworu w elemenie mocowanym df: ≤ 10,5 mm
    • napęd: SW13
    • długość części gwintowanej M8: 13 mm

    Wartości charakterystyczne

    • nośność charakterystyczna na wyrywanie NRk,p w betonie C12/15
      • zakres temperatur 30 °C / 50 °C: 4,50 kN
      • zakres temperatur 50 °C / 80 °C: 4,00 kN
    • cegła ceramiczna pełna Mz 20-1,8, NF: 4,00 kN
    • cegła silikatowa pełna KS 36, NF: 4,50 kN
    • cegła silikatowa pełna KS 20, 8 DF: 4,50 kN
    • beton lekki pełny V6, 2 DF: 4,50 kN
    • pustak ceramiczny szczelinowy HLz 12-0,9, NF: 2,00 kN
    • pustak silikatowy drążony KSL 12,4 DF: 2,50 kN
    • pustaki z betonu lekkiego Hbl 10, 12 DF: 1,20 kN
    • nośność charakterystyczna na ścinanie VRk,s
      • łącznik ze śrubą ze stali nierdzewnej A4: 10,91 kN
    • moment zginający MRk,s
      • łącznik ze śrubą ze stali nierdzewnej A4: 20,62 kN
    • wytrzymałość na ściskanie beton komórkowy [N/mm2]: 30 - 50 °C
      • beton komórkowy 4: 1,5 kN
      • beton komórkowy 5: 2,0 kN
      • beton komórkowy 6: 2,5 kN
      • beton komórkowy 7: 2,5 kN
    • częściowy współczynnik bezpieczeństwa γMAAC: 2,0
*Anchor with steel screw with zinc-plated Cr(VI)-free coating (-V) upon request.

Filtr

wybrane filtry

    opis produktu numer artykułu materiał długość mm opakowanie
    SDF-KB-10Hx80/M8x13-E 8513080813 stal nierdzewna A4 80.0 100

    Specyfikacja

    materiał
    stal nierdzewna A4
    długość
    80.0
    opis produktu
    SDF-KB-10Hx80/M8x13-E
    opakowanie
    100
    SDF-KB-10Hx100/M8x13-E 8513100813 stal nierdzewna A4 100.0 50

    Specyfikacja

    materiał
    stal nierdzewna A4
    długość
    100.0
    opis produktu
    SDF-KB-10Hx100/M8x13-E
    opakowanie
    50
