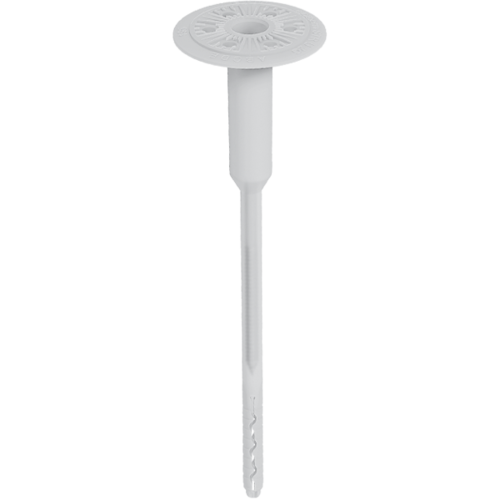

ejotherm® STR U 2G

Specyfikacja

  • Zastosowanie

    uniwersalny łącznik wkręcany do montażu zagłębionego i powierzchniowego w betonie i podłożach murowych

    • do wszystkich podłoży budowlanych (A, B, C, D, E)
    • do wszystkich termoizolacji
    • do montażu zagłębionego i powierzchniowego
    • do jednorodnych i gładkich powierzchni
    • do 40 % szybszy czas wkręcania śruby
    • Europejska Ocena Techniczna (ETA)
  • Właściwości

    • dopuszczony do stosowania we wszystkich typach podłoży budowlanych
    • zasada STR z zaślepkami ejotherm STR to gwarancja równej i jednorodnej powierzchni, prosto i szybko, bez pyłu przy frezowaniu
    • do 40 % szybszy czas wkręcania śruby
    • zoptymalizowane mostki termiczne (0,001 W/K)
    • możliwość montażu powierzchniowego z zatyczkami ejotherm STR
    • najmniejsze głębokości zakotwienia, największe przenoszone obciążenia w celu zoptymalizowania ilości łączników
    • stała siła docisku
    • śruba wstępnie zmontowana do szybkiego montażu
    • 100% kontrola poprawności zakotwienia: zagłębienie talerzyka sygnalizuje pewne zakotwienie w podłożu
  • Specyfikacje techniczne

    • średnica łącznika: 8 mm
    • średnica talerzyka: 60 mm
    • głębokość wierconego otworu, montaż zagłębiony h1 ≥: 50 mm (90 mm)
    • głębokość wierconego otworu, montaż powierzchniowy h2 ≥: 35 mm (75 mm)
    • głebokośc zakotwienia hef≥: 25 mm (65 mm)
    • napęd: TX30
    • punktowy współczynnik przenikania ciepła χ:
      montaż zagłębiony: 0,001 W/K
      montaż powierzchniowy: 0,002 W/K
    • kategorie użytkowe wg ETA*: A, B, C, D, E
    • Dopuszczenie do obrotu i stosowania w budownictwie: Z-21.2-1769
    • Europejska Ocena Techniczna: ETA-04-0023

    Wartości w nawiasach: zamocowanie w betonie komórkowym (kategoria użytkowa E)
    *zgodnie z ÖNORM B 6124 do betonu, podłoży murowych pełnych i szczelinowych



    Wartości charakterystyczne

    kategoria podłoża A:

    • beton zwykły ≥ C 12/15 wg EN 206-1: 1,5 kN
    • beton zwykły ≥ C 16/20 - C 50/60 wg EN 206-1: 1,5 kN
    • ściana trójwarstwowa z betonu C 16/20 - C 50/60: 1,5 kN

    kategoria podłoża B:

    • cegła ceramiczna pełna (Mz) wg DIN 105: 1,5 kN
    • cegła silikatowa pełna (KS) wg DIN EN 106: 1,5 kN
    • beton lekki pełny (V) wg DIN 18182: 0,6 kN

    kategoria podłoża C:

    • pustak ceramiczny szczelinowy (Hlz) wg DIN 105: 1,2 kN
    • pustak ceramiczny szczelinowy (Hlz) wg ÖNORM B 6124: 0,75 kN
    • pustak silikatowy drążony (KSL) wg DIN EN 106: 1,5 kN
    • pustak z betonu lekkiego (HbL) wg DIN 18151: 0,6 kN
    • beton lekki (LAC): 0,9 kN

    kategoria podłoża E:

    • beton komórkowy P2 - P7: 0,75 kN



    Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej.

Produkty ETICS są dostępne tylko u dostawców systemów

Filtr

wybrane filtry

    opis produktu numer artykułu średnica talerza mm średnica łącznika mm długość mm rodzaj montażu opakowanie
    ejotherm STR U 2G 115 8719115400 60.0 8.0 115.0 montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    115.0
    rodzaj montażu
    montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    3.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 115
    opakowanie
    100
    ejotherm STR U 2G 135 8719135400 60.0 8.0 135.0 montaż zagłębiony & powierzchniowy, tylko montaż powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    135.0
    rodzaj montażu
    montaż zagłębiony & powierzchniowy tylko montaż powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 135
    opakowanie
    100
    ejotherm STR U 2G 155 8719155400 60.0 8.0 155.0 montaż zagłębiony & powierzchniowy, tylko montaż powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    155.0
    rodzaj montażu
    montaż zagłębiony & powierzchniowy tylko montaż powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0 70.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 155
    opakowanie
    100
    ejotherm STR U 2G 175 8719175400 60.0 8.0 175.0 montaż zagłębiony & powierzchniowy, tylko montaż powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    175.0
    rodzaj montażu
    montaż zagłębiony & powierzchniowy tylko montaż powierzchniowy
    kompensacja tolerancji
    10.0 30.0 70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 175
    opakowanie
    100
    ejotherm STR U 2G 195 8719195400 60.0 8.0 195.0 tylko montaż powierzchniowy, montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    195.0
    rodzaj montażu
    tylko montaż powierzchniowy montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0 70.0 90.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 195
    opakowanie
    100
    ejotherm STR U 2G 215 8719215400 60.0 8.0 215.0 tylko montaż powierzchniowy, montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    215.0
    rodzaj montażu
    tylko montaż powierzchniowy montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0 70.0 90.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 215
    opakowanie
    100
    ejotherm STR U 2G 235 8719235400 60.0 8.0 235.0 montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    235.0
    rodzaj montażu
    montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0 70.0 90.0 110.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 235
    opakowanie
    100
    ejotherm STR U 2G 255 8719255400 60.0 8.0 255.0 montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    255.0
    rodzaj montażu
    montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0 70.0 90.0 110.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 255
    opakowanie
    100
    ejotherm STR U 2G 275 8719275400 60.0 8.0 275.0 tylko montaż powierzchniowy, montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    275.0
    rodzaj montażu
    tylko montaż powierzchniowy montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    90.0 110.0 70.0 50.0 30.0 10.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 275
    opakowanie
    100
    ejotherm STR U 2G 295 8719295400 60.0 8.0 295.0 tylko montaż powierzchniowy, montaż zagłębiony & powierzchniowy 100

    Specyfikacja

    średnica talerza
    60.0
    średnica łącznika
    8.0
    długość
    295.0
    rodzaj montażu
    tylko montaż powierzchniowy montaż zagłębiony & powierzchniowy
    kompensacja tolerancji
    10.0 30.0 50.0 70.0 90.0 110.0 show more
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal ocynkowana
    opis produktu
    ejotherm STR U 2G 295
    opakowanie
    100
