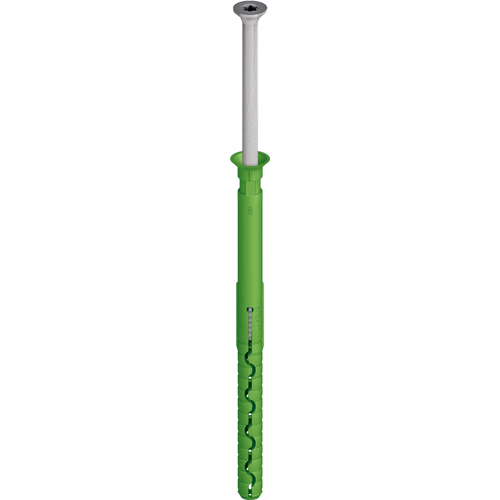

EJOT® SDF-S plus 8UB

Specyfikacja

  • Zastosowanie

    łącznik do systemów klinkierowych w podłożach betonowych i murowych

    • do stosowania w betonie, podłożach murowych pełnych i szczelinowych (A, B, C, D)
    • łącznik z małym łbem wpuszczanym w celu dyskretnego montażu w fudze
  • Właściwości

    • dopuszczony do stosowania w betonie, cegłach pełnych i szczelinowych (A, B, C, D)
    • łącznik z małym łbem wpuszczanym w celu dyskretnego montażu w fudze
    • odpowiednia konstrukcja zabezpieczająca przed przekręceniem
    • uniwersalna strefa rozporowa dla pewnego zakotwienia
    • wysokie parametry wytrzymałościowe
    • łącznik o zwiększonym momencie zginającym
    • śruba wstępnie zmontowana do szybkiego montażu
    • Dopuszczenie do obrotu i stosowania w budownictwie: Z-21.2-589
    • Specyfikacje techniczne

      • średnica łącznika: 8 mm
      • średnica łba: 12 mm
      • głębokość wierconego otworu h1 ≥: 80 mm
      • głębokośc zakotwienia hef ≥:  70 mm
      • napęd: TX30
      • Dopuszczenie do obrotu i stosowania w budownictwie: Z-21.2-589

      Nośności charakterystyczne:

      kategoria podłoża A:

      • beton zwykły ≥ C 12/15 wg EN 206-1: 1,0 kN
      • ściana trójwarstwowa z betonu ≥ B15: 0,25 kN

      kategoria podłoża B:

      • cegła ceramiczna pełna (≥ Mz 12) wg DIN 105: 0,4 kN
      • cegła silikatowa pełna (≥ KS 12) wg DIN EN 106: 0,4 kN
      • beton lekki pełny (V) wg DIN 18152: 0,2 kN

      kategoria podłoża C:

      • pustak ceramiczny szczelinowy (Hlz) wg DIN 105: *
      • pustak ceramiczny szczelinowy (Hlz) wg ÖNORM B 6124: 0,75 kN
      • pustak silikatowy drążony (≥ KSL 6) nach DIN EN 106: 0,25 kN
      • pustak z betonu lekkiego (≥ HbL 2) nach DIN 18151: 0,15 kN

      kategoria podłoża D:

      • beton lekki wg TGL: 0,3 kN

      *w przypadku innych podłoży, zgodnie z zapisami ETA należy przeprowadzić badania poligonowe.

      Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej.

Produkty ETICS są dostępne tylko u dostawców systemów

Filtr

wybrane filtry

    opis produktu numer artykułu średnica łącznika mm długość mm głębokość zakotwienia hef łącznik wbijany materiał opakowanie
    EJOT SDF-S plus 8UB x 100 8786100460 8.0 100.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    100.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 100
    opakowanie
    100
    EJOT SDF-S plus 8UB x 100 8786100660 8.0 100.0 70.0 łącznik wkręcany stal nierdzewna A4 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    100.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal nierdzewna A4
    opis produktu
    EJOT SDF-S plus 8UB x 100
    opakowanie
    100
    EJOT SDF-S plus 8UB x 120 8786120460 8.0 120.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    120.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 120
    opakowanie
    100
    EJOT SDF-S plus 8UB x 140 8786140460 8.0 140.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    140.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 140
    opakowanie
    100
    EJOT SDF-S plus 8UB x 160 8786160460 8.0 160.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    160.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 160
    opakowanie
    100
    EJOT SDF-S plus 8UB x 180 8786180460 8.0 180.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    180.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 180
    opakowanie
    100
    EJOT SDF-S plus 8UB x 200 8786200460 8.0 200.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    200.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 200
    opakowanie
    100
    EJOT SDF-S plus 8UB x 220 8786220460 8.0 220.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    220.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 220
    opakowanie
    100
    EJOT SDF-S plus 8UB x 260 8786260460 8.0 260.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    260.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 260
    opakowanie
    100
    EJOT SDF-S plus 8UB x 280 8786280460 8.0 280.0 70.0 łącznik wkręcany stal hartowana, ocynkowana 100

    Specyfikacja

    średnica łącznika
    8.0
    długość
    280.0
    głębokość zakotwienia hef
    70.0
    łącznik wbijany
    łącznik wkręcany
    materiał
    stal hartowana, ocynkowana
    opis produktu
    EJOT SDF-S plus 8UB x 280
    opakowanie
    100
