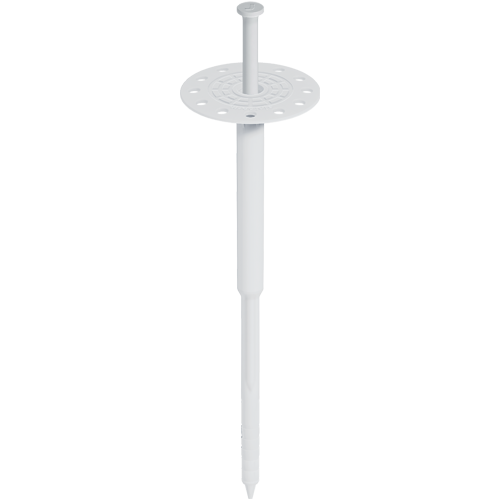

EJOT® H1 eco
Specyfikacja
-
Zastosowanie
uniwersalny łącznik wbijany
- dopuszczony do stosowania we wszystkich typach podłoży budowlanych (A, B, C, D, E)
- do wszystkich termoizolacji
- do montażu powierzchniowego
- Europejska Ocena Techniczna (ETA)
-
Właściwości
- dopuszczony do stosowania we wszystkich typach podłoży budowlanych (A, B, C, D, E)
- stabilny gwóźdź odporny na złamanie
- talerzyk idealnie licujący się z powierzchnią termoizolacji
- konstrukcja eliminuje mostki termiczne (0,001 W/K)
- możliwość montażu z talerzykiem dociskowym
- najmniejsze głębokości zakotweinia, minimalna głębokość wierconego otworu
- wysokie parametry wytrzymałościowe
- optymalne wykorzystanie łączników
- łącznik wstępnie zmontowany do szybkiego montażu
-
Specyfikacje techniczne
- średnica łącznika: 8 mm
- średnica talerzyka: 60 mm
- głębokość wierconego otworu h1 ≥: 35 mm
- głębokośc zakotwienia hef≥: 25 mm
- punktowy współczynnik przenikania ciepła χ: 0,0001 W/K
- kategorie użytkowe wg ETA*: A, B, C
- Europejska Ocena Techniczna: ETA-11/0192
*zgodnie z ÖNORM B 6124 do betonu, podłoży murowych pełnych i szczelinowych
Nośności charakterystyczne
kategoria podłoża A:- beton zwykły ≥ C 12/15 wg EN 206-1: 0,9 kN
- beton zwykły ≥ C 16/20 - C 50/60 wg EN 206-1: 0,9 kN
kategoria podłoża B:
- cegła ceramiczna pełna (Mz) wg DIN 105: 0,9 kN
- cegła silikatowa pełna (KS) wg DIN EN 106: 0,9 kN
kategoria podłoża C:
- pustak ceramiczny szczelinowy (Hlz) wg DIN 105, gęstość ≥ 1,2 kg/dm3: 0,75 kN
- pustak ceramiczny szczelinowy (Hlz) wg DIN 105, gęstość ≥ 0,9 kg/dm3: 0,6 kN
- pustak silikatowy drążony (KSL) wg DIN EN 106: 0,9 kN
Dla obciążeń dopuszczalnych należy uwzględnić krajowe współczynniki bezpieczeństwa. Prosimy przestrzegać Europejskiej Oceny Technicznej
Produkty ETICS są dostępne tylko u dostawców systemów
Filtr
wybrane filtry
opis produktu | numer artykułu | średnica talerza mm | średnica łącznika mm | długość mm | rodzaj montażu | opakowanie | |||
---|---|---|---|---|---|---|---|---|---|
EJOT H1 eco 095 | 8746095400 | 60.0 | 8.0 | 95.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 115 | 8746115400 | 60.0 | 8.0 | 115.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 135 | 8746135400 | 60.0 | 8.0 | 135.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 155 | 8746155400 | 60.0 | 8.0 | 155.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 175 | 8746175400 | 60.0 | 8.0 | 175.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 195 | 8746195400 | 60.0 | 8.0 | 195.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 215 | 8746215400 | 60.0 | 8.0 | 215.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 235 | 8746235400 | 60.0 | 8.0 | 235.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 255 | 8746255400 | 60.0 | 8.0 | 255.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 275 | 8746275400 | 60.0 | 8.0 | 275.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
|||||||||
EJOT H1 eco 295 | 8746295400 | 60.0 | 8.0 | 295.0 | tylko montaż powierzchniowy | łącznik wbijany | 25.0 | 35.0 | 100 |
Specyfikacja
|
